ЛУННЫЕ ТРАЕКТОРИИ НОВОГО ТИПА И РОЛЬ ГРАВИТАЦИОННЫХ ВОЗМУЩЕНИЙ В ИХ ФОРМИРОВАНИИ



В.В. Ивашкин

Институт прикладной математики им. Келдыша РАН





Аннотация. Представлены результаты исследования двух групп Лунных траекторий в рамках ограниченной задачи четырех тел (Земля-Луна-Солнце-точка).

Одну группу составляют перелеты с Земли к Луне и обратные перелеты с Луны к Земле – нового, обходного типа. Они имеют отлет от Земли на большое расстояние (около 1,5·106 км), где под влиянием Солнечной гравитации пассивно меняется перигейное расстояние траектории точки от малого значения у Земли до ~ радиуса Лунной орбиты. Кроме того, под влиянием Лунно-Земных гравитационных воздействий в районе залунной точки либрации L2 осуществляется пассивный захват для полета Земля-Луна и освобождение для перелета Луна-Земля.

Вторую группу составляют перелеты с Земли на геостационарную орбиту (ГСО) и обратные перелеты с ГСО к Земле – с использованием Лунного гравитационного маневра.

В работе приводятся результаты приближенного качественного и «точного» численного анализа данных траекторий. Показано, что их использование в космонавтике позволяет заметно сократить энергетические расходы по сравнению с обычными траекториями.





Ключевые слова: небесная механика, космонавтика, оптимальные космические траектории, гравитационный маневр, гравитационные возмущения, геостационар-ная орбита (ГСО), выведение на ГСО, возвращение с ГСО, перелеты Земля-Луна, перелеты Луна-Земля, гравитационный захват, гравитационное освобождение.



СОДЕРЖАНИЕ



1.      ВВЕДЕНИЕ….……….…..…………………………………………………………3

2.      ПЕРЕЛЕТ  КА  С ЗЕМЛИ НА ГЕОСТАЦИОНАРНУЮ ОРБИТУ….…..….3

3.      ВОЗВРАЩЕНИЕ КА С ГЕОСТАЦИОНАРНОЙ ОРБИТЫ К ЗЕМЛЕ….…4

4.      ТРАЕКТОРИИ ПЕРЕЛЕТА С ЗЕМЛИ К ЛУНЕ……………………….……...5

5.      ТРАЕКТОРИИ ПЕРЕЛЕТА С ЛУНЫ К ЗЕМЛЕ………………………………6

6.      ВЫВОДЫ…………………………………………………………………………….7

7.      ЛИТЕРАТУРА………………………………………………………………………7

INTERNATIONAL SYMPOSIUM

"ASTRONOMY - 2005: CURRENT STATE AND PROSPECTS"

June 1-6, 2005, Moscow, Russia



LUNAR TRAJECTORIES OF NEW TYPE AND ROLE OF GRAVITY PERTURBATIONS IN THEIR FORMATION





V.V. Ivashkin

Keldysh Institute of Applied Mathematics, RAS







Abstract. Two groups of lunar trajectories are investigated in frame of the restricted four-body (Earth-Moon-Sun-particle) problem.

One group is given by the Earth-to-Moon flights and by the Moon-to-Earth ones of new detour type. They have large enough (of about 1,5·106 km) geocentric distance, where under effect of the Sun gravity the orbit perigee radius is changed passively between a small value near the Earth and about radius of lunar orbit. Moreover, under effect of the Moon-Earth gravity the passive capture of the particle for the Earth-to-Moon flight as well as the passive escape for the Moon-to-Earth flight are performed in the vicinity of the libration point L2.

The second group is given by the flights from the Earth to geostationary orbit (GSO) as well as the back flights from GSO to the Earth. They use a lunar gravity assist.

Results for approximate qualitative analysis of the trajectories shown as well as for the numerical “exact” one are presented. It is shown that using these trajectories allows decreasing the energy required for the spacecraft flight in comparison with the usual trajectories.



Key words: Celestial Mechanics, Astronautics, optimal space trajectories, gravity assist, gravity perturbations, geostationary orbit (GSO), Earth-GSO flight, GSO-Earth flight, Earth-to-Moon flight, Moon-to-Earth flight, gravity capture, gravity escape.





CONTENTS



1.      INTRODUCTION….………………………………………………………...……..3

2.      SPACEFLIGHTS FROM THE EARTH TO GEOSTATIONARY ORBIT……3

3.      SPACEFLIGHTS FROM GEOSTATIONARY ORBIT TO THE EARTH……4

4.      SPACEFLIGHTS FROM THE EARTH TO THE MOON….…………………..5

5.      SPACEFLIGHTS FROM THE MOON TO THE EARTH….…………………..6

6.      CONCLUSIONS………………………………………………….…………………7

7.      REFERENCES………………………………………………….…………………..7



1.     ВВЕДЕНИЕ

При нахождении оптимальной космической траектории решение часто бывает неоднозначным. Так, для классического перелета между круговыми орбитами, кроме обычного прямого перелета Гомана-Цандера [Hohmann; Цандер] по полуэллипсу, существует «обходной» биэллиптический перелет Штернфельда [Sternfeld; Штернфельд, 1937, 1958]. Эта идея «обходного» полета оказалась плодотворной для ряда задач космонавтики [Ивашкин, 2005а, б]. В настоящей работе под этим углом зрения исследуются некоторые лунные перелеты, траектории которых достигают окрестности Луны, а именно перелеты между Землей и Луной, а также между Землей и геостационарной орбитой (ГСО).



2.     ПЕРЕЛЕТ  КА  С ЗЕМЛИ НА ГЕОСТАЦИОНАРНУЮ ОРБИТУ

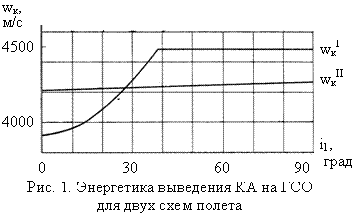

Обычным является выведение КА на геостационарную орбиту (ГСО) по двухимпульсной схеме, N=2. Однако при большом наклонении i1 начальной орбиты (i1>39°) трехимпульсная, «обходная» схема N=3 имеет мéньшую сумму величин импульсов wк [Райдер; Гобец, Долл; Ивашкин, Тупицын; Ивашкин, 1975].

          Затраты для выведения КА на ГСО еще уменьшатся, если заменить действие промежуточного импульса скорости гравитационным маневром ускорения у Луны [Ивашкин, Тупицын, 1971; Ивашкин, 1975]. На Рис. 1 кривая wкI дает сумму величин импульсов для двух- и трехимпульсного выведения без учета влияния Луны, а wкII – с учетом гравитационного маневра у Луны [Ивашкин, Тупицын, 1971; Ивашкин, 1975].

На Рис. 2 приведена одна такая типичная траектория выведения КА на ГСО с близким пролетом у Луны. Выведение в 1997-1998 гг. КА (ASIASAT 3/HGS-1) на ГСО по данной схеме полета (Рис. 3) было названо «наиболее впечатляющим» космическим событием 1998 г. [Riebe, and Schweitzer].

Рис. 2. Траектория выведения КА на ГСО с гравитационным маневром у Луны





















3. ВОЗВРАЩЕНИЕ КА  С ГЕОСТАЦИОНАРНОЙ ОРБИТЫ К ЗЕМЛЕ



Для задачи спуска КА с ГСО на Землю также выгоднее использовать не «прямую» схему с уменьшением скорости КА (на ~ 1490 м/c), а «обходную» схему с разгоном (на ~ 1100 м/c), подлетом к Луне, выполнением гравитационного маневра торможения и последующим полетом к Земле [Ивашкин, 2005а, б]. На Рис. 4 приведена в проекции на плоскость геоэкватора траектория такого спуска на Землю E при отлете с ГСО 29.XII.2000 и времени полета ~ 9,4 сут [Ивашкин, 2005а]. Рис 5, 6 иллюстрируют схему выполнения гравитационного маневра.







































































4. ТРАЕКТОРИИ ПЕРЕЛЕТА С ЗЕМЛИ К ЛУНЕ

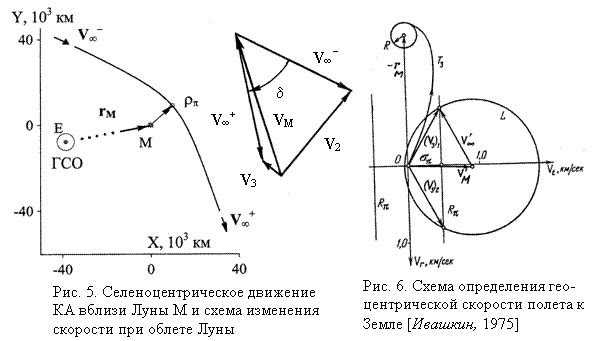

Обычные траектории «прямого» перелета Земля-Луна и Луна-Земля имеют гиперболическую селеноцентрическую орбиту полета точки вблизи Луны. Новые, «обходные» перелеты осуществляют полет вблизи Луны по эллиптическим орбитам, реализуя пассивный захват или пассивное освобождение [Belbruno, and Miller; Hiroshi Yamakawa, et al.; Uesugi; Biesroek, and Janin; Bello Mora, et al.; Koon, et al.; Ивашкин, 2001; и др.]. Рис. 7, 8 дают пример такой пассивной траектории Земля-Луна в гео- и селеноцентрическом представлении [Ивашкин, 2001; Ivashkin, 2003].





































Рис. 7. Геоцентрическая траектория полета Земля-Луна в проекции на плоскость XY (отлет 01.01.1997, время полета 130, 5 сут)


Рис. 8. Конечная фаза селеноцентрической траектории полета Земля-Луна в проекциях на плоскости YX, ZX (Vh – селеноцентри-ческая скорость на «бесконечности, Vh =0 – точка захвата)










Максимальное расстояние отлета КА от Земли rmax » ramax » 1,5×106 км. В этом районе (~ на дуге DP1) перигейное расстояние под влиянием Солнечной гравитации увеличивается до rp » 480 тыс. км, и КА сближается с Луной.

Затем происходит эволюция орбиты точки, под влиянием, в основном, Лунно-Земной гравитации. Сначала, на небольшой дуге P1P2C, происходит быстрое гашение селеноцентрической энергии до нуля, в точке С – захват точки Луной.

Далее, на дуге CF, гравитационные возмущения вызывают дальнейшее изменение орбиты, в частности, уменьшение энергии. В конечной точке F КА приходит в периселений конечной орбиты, для которой rpf = 1838 км, raf = 75072 км, аf = 38455 км, i = 900.


При применении данной схемы для полета КА получается заметная экономия энергетики (~ 200 м/с по скорости). Эта схема полета к Луне была использована для японского КА Hiten (1990-1993, рис. 9 [Uesugi]).



5. ТРАЕКТОРИИ ПЕРЕЛЕТА С ЛУНЫ К ЗЕМЛЕ

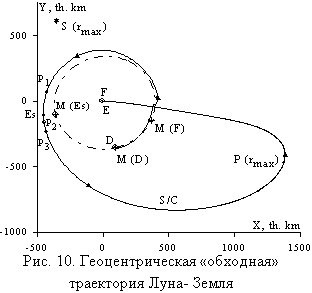

Построены также «обходные» перелеты Луна-Земля [H.Yamakawa; Ивашкин, 2004; Ivashkin, 2004a, 2004b]. На Рис. 10, 11 дана такая типичная траектория Луна-Земля [Ивашкин, 2004]: D - отлет от Луны (11.05. 2001), Es – точка освобождения (время Dt»20,6 сут, скорость V¥ =0); P3: Dt»21,9 сут, V¥ =0,25 км/с; rmax » 1.5·106 км, F-конечная точка (Hp=50 км, Dt = 113 сут).
