5 Детальное описание модулей компилятора

5.1 Трансляция конструкций языка Fortran DVM (модуль dvm.cpp)

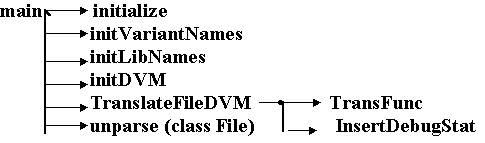

Ниже представлена схема вызова функций верхнего уровня модуля dvm.cpp :

Функция обрабатывает параметры компиляции и устанавливает режимы компиляции. Она инициализирует структуры данных компилятора, реструктурирует дерево разбора в соответствии с режимами компиляции, вызывая для этого функцию TranslateFileDVM( ), и генерирует новый код на Фортране 77 по реструктурированному внутреннему представлению с помощью функции unparse( ) класса SgFile. Функция возвращает 1, если в программе обнаружены ошибки.

void TranslateFileDVM ( SgFile *f )

Если требуется сгенерировать параллельную программу (опция –p), тогда вызывается функция TransFunc( ) , иначе вызывается функция InsertDebugStat( ).

void TransFunc ( SgStatement *func )

Сканирует операторы процедуры в лексическом порядке, пока не встретится последний оператор процедуры.

Обработка операторов и директив спецификации.

Директивы DISTRIBUTE включаются в список. Строятся деревья выравнивания, когда обрабатываются директивы ALIGN.

При сканировании операторов и директив спецификации, генерируются обращения к функциям системы поддержки Lib-DVM для создания распределенных массивов, которые вставляются в процедуру перед первым исполняемым оператором. Функция GenDistArray( ) создает распределенный массив (объект Lib-DVM ) для массива с атрибутом DISTRIBUTE, а также для всех массивов, непосредственно или косвенно выровненных на него.

Обработка исполняемых операторов и директив.

Все ссылки на элементы распределенных массивов в операторах присваивания, CALL , арифметический IF, логический IF, IF-THEN, ELSE_IF и вычисляемый GOTO линеаризуются.

Директива DVM заменяется последовательностью вызовов функций системы поддержки Lib-DVM. Когда новый оператор вставляется в программу, выполняется, если это необходимо, реструктурирование графа управления (перемещение или замена меток, замена оператора логический IF конструкцией IF...THEN...ENDIF и т.п.). Функции ReplaceContext( ), doAssignStmtAfter( ), InsertNewStatementAfter( ), InserNewStatementBefore( ) предназначены для включения новых операторов в дерево разбора и его реструктурирования.

После обработки последнего оператора процедуры, создаются операторы объявления служебных переменных, которые используются для передачи аргументов и запоминания значения функций, буферизации ввода-вывода и адресации распределенных массивов. Они включаются в ту часть процедуры, где расположены спецификации (DeclareVarDVM( )).

Список вызываемых функций:

void InsertDebugStat ( SgStatement *func )

Функция генерирует последовательную программу с вызовами функций отладчика и анализатора производительности. Процессом генерации новых операторов управляют параметры компиляции (-e… и -d…).

Операторы процедуры сканируются в лексическом порядке, пока не встретится последний оператор процедуры. Операторы и директивы спецификации пропускаются.

Если пользователь указал в командной строке не нулевой уровень отладки, операторы, включающие выражения (присваивания, CALL , арифметический IF и т.п.), окружаются вызовами функций отладчика для контроля значений переменных. Функция вставляет вызовы функций отладчика в начало и конец каждого параллельного цикла и вызовы функций анализатора производительности в начало и конец каждого интервала.

Список вызываемых функций:

void initialize ( )
Функция инициализирует переменные компилятора, используемые в отладочном режиме.

void initVariantNames ( )
Функция инициализирует таблицу признаков вершин дерева разбора.

void initLibNames ( )
Функция инициализирует таблицу имен функций системы поддержки Lib-DVM.

void initDVM ( )
Функция вставляет символы функций Lib-DVM в Таблицу символов.

void initMask ( )
Эта функция обнуляет маску использования функций Lib-DVM. Функции компилятора, генерирующие вызовы функций библиотеки Lib-DVM устанавливают соответствующий элемент маски равным 1. Операторы объявления создаются только для замаскированных (используемых в процедуре) функций Lib-DVM.

void TempVarDVM ( SgStatement *func )

Функция помещает в Таблицу символов символы следующих служебных переменных:

void DeclareVarDVM ( SgStatement *lstat )

Создает операторы объявления служебных переменных, используемых в процедуре:

• заголовков распределенных массивов,
• do-переменных, используемых для реализации ввода-вывода распределенных массивов,
• переменных для адресации распределенных массивов (память DVM),
• common блока для памяти DVM,
• буферных массивов для удаленных данных,
• буферных массивов для ввода-вывода распределенных массивов,
• переменных типа группа (SHADOW_GROUP,REDUCTION_GROUP, и т.п.),
• массивов процессоров и задач,
• массивов для аргументов и результатов функций Lib-DVM,
• функций Lib-DVM,

и вставляет их в процедуру вслед за оператором lstat (последним оператором спецификации или оператором, предшествующем DATA ).
(См. TempVarDVM( )).

5.1.1 Создание распределенного массива и его перераспределение

Генерирует операторы для создания объекта системы Lib-DVM и размещения в памяти массива, объявленного с атрибутом DISTRIBUTE, а также всех массивов, непосредственно или косвенно выровненных на него, и вставляет эти операторы перед первым исполняемым оператором процедуры.

Генерирует операторы для создания объекта системы Lib-DVM и отведения памяти для массива с атрибутом ALIGN и вставляет эти операторы перед первым исполняемым оператором процедуры.

void doAlignRule_1 ( int rank )

Генерирует операторы для инициализации 3 массивов правил выравнивания:

AxisArray(i) = 1
CoeffArray(i) = 1
ConstArray(i) = 1 , i=1, rank

которые используются как аргументы функции align( ) системы поддержки Lib-DVM.

Функция генерирует операторы для создания массивов правил выравнивания, которые используются в качестве аргументов функции align( ) системы поддержки Lib-DVM.

Функция возвращает число правил выравнивания (длину списка align-source-list в директиве ALIGN).

void AlignTree ( align *root )

Осуществляет просмотр дерева выравнивания, создает распределенный массив для каждой вершины дерева, вызывая функцию GenAlignArray().

Функция генерирует операторы для создания 2 массивов правил отображения, которые используются как аргументы (AxisArray, DistrParamArray) функций distr( ) и redis( ) системы поддержки Lib-DVM.

Функция возвращает индекс элемента массива dvm000 , хранящего первое правило отображения (AxisArray(1)).

Генерирует оператор для перераспределения массива:

dvm000(i) = redis(...)

и вставляет его в процедуру вместо директивы REDISTRIBUTE.

Для массива, объявленного директивой ALIGN или DISTRIBUTE в форме

*DVM$ DISTRIBUTE  :: …

генерируется последовательность операторов для создания распределенного массива.

Генерирует оператор, для того чтобы заново выровнять массив:

dvm000(i) = realn(...)

и вставляет его в процедуру вместо директивы REALIGN.

Анализируется POINTER-переменная в левой части оператора присваивания stmt. Если она имеет атрибут DISTRIBUTE, тогда вызывается функция AllocDistArray( ), иначе вызывается функция AllocAlignArray( ).

Генерирует операторы для создания объекта системы Lib-DVM и отведения памяти для динамического массива с атрибутом DISTRIBUTE, а также для всех массивов, непосредственно или косвенно выровненных на него, и вставляет эти операторы вместо оператора stmt.

Генерирует операторы для создания объекта системы Lib-DVM и отведения памяти для массива, объявленного с атрибутами ALIGN и POINTER, а также для всех массивов, выровненных на него, и вставляет эти операторы в процедуру вместо оператора stmt.

Вызываются функции AlignTreeAlloc( ) и AlignAllocArray( ).

void AlignTreeAlloc ( align *root )

Осуществляет просмотр дерева выравнивания, создает распределенный массив для каждой вершины дерева, которая соответствует массиву без атрибута POINTER, вызывая функцию AlignAllocArray() .

Генерирует операторы для создания объекта системы Lib-DVM и отведения памяти для динамического массива с атрибутом ALIGN и вставляет эти операторы в процедуру вместо оператора: pointer = ALLOCATE(desc,...).

Добавляет атрибут ARRAY_HEADER к символу распределенного объекта ar (ind – значение атрибута).

5.1.2 Ссылки на распределенные массивы

Линеаризует ссылку на элемент распределенного массива в правой части оператора присваивания, т.е. заменяет ссылку

A(I₁,I₂, ..., I_N)

выражением

где:

Генерирует выражение

где A - имя распределенного массива.

void ChangeDistArrayRef ( SgExpression *e )

Просматривает выражение e и линеаризует каждую ссылку на элемент распределенного массива (вызывает DistArrayRef( )).

void ChangeDistArrayRef_Left ( SgExpression *e )

Просматривает выражение e в левой части оператора присваивания и линеаризует ссылку на элемент распределенного массива (вызывает DistArrayRef( )).

void ChangeArg_DistArrayRef ( SgExpression *ele )

Просматривает выражение ele и линеаризует ссылки на распределенные массивы, за исключением ссылок на весь массив.

Функция просматривает выражение e и линеаризует каждую ссылку на элемент распределенного массива (вызывает DistArrayRef( )). Если задан режим отладки, эта функция вставляет перед оператором stmt операторы для проверки значений переменных во время выполнения программы в отладочном режиме.

Функция просматривает выражение e и линеаризует каждую ссылку на элемент распределенного массива. Если задан режим отладки, эта функция вставляет вслед за операторами stcur и stmt обращения к функциям отладчика для проверки значений переменных во время выполнения программы в отладочном режиме.

Функция просматривает выражение ele и линеаризует ссылки на распределенные массивы, за исключением ссылок на весь массив. Если задан режим отладки, эта функция вставляет перед оператором stmt операторы для проверки значений переменных во время выполнения программы в отладочном режиме.

5.1.3 Параллельный цикл

void ParallelLoop ( SgStatement *stmt )

Параллельный цикл:

*DVM$ PARALLEL (I1, ..., In)  ON  A(…)...
      DO  label   I1 = ...
        .   .   .
      DO  label   In = ...
         тело-цикла
label CONTINUE

транслируется в последовательность операторов:

      [ ACROSS-block-1 ]
      [ REDUCTION-block-1 ]
* создание параллельного цикла
      ipl = crtpl(n)
      [ SHADOW-RENEW-block-1 ]
      [ SHADOW-START-block ]
      [ SHADOW-WAIT-block ]
* отображение параллельного цикла              (1)
      it = mappl(ipl,A,...)
      [ SHADOW-RENEW-block-2 ]
      [ REDUCTION-block-2 ]
      [ REMOTE-ACCESS-block ]
* запрос о продолжении выполнения параллельного цикла
lab1  if(dopl(ipl) .eq. 0)  go to  lab2
      DO  label   I1 = ...
        .   .   .
      DO  label   In = ...
         тело-цикла
label CONTINUE
      go to lab1
* завершение параллельного цикла
lab2  it = endpl(ipl)
      [ ACROSS-block-2 ]
      [ REDUCTION-block-3 ]

Функция генерирует и вставляет в процедуру те операторы, которые предшествуют гнезду DO операторов. Кроме того, заменяются начальное значение, конечное значение и шаг управляющих переменных параллельного цикла. Операторы, следующие за последним оператором параллельного цикла

label CONTINUE

генерируются функцией TransFunc( ) во время обработки данного оператора.

Если задан режим отладки, создаются операторы CALL:

call dbegpl(...)
call  diter(...)
call  dendl(...)

которые вставляются в блок (1) перед оператором IF, перед первым оператором тела параллельного цикла и после оператора

go to lab1

соответственно.

Если задан режим анализа производительности, создаются операторы CALL:

call bploop(...)
call  eloop(...)

которые вставляются перед первым и вслед за последним операторами блока (1).

Для генерации блоков реализации спецификаций ACROSS, SHADOW_RENEW, REDUCTION и REMOTE_ACCESS, вызываются следующие функции:

DepList
ShadowList
doIfForReduction
ReductionList
RemoteVariableList

void ParallelLoop_Debug ( SgStatement *stmt )

Если задан режим отладки, создаются операторы CALL:

call dbegpl(...)
call  diter(...)

, которые вставляются перед гнездом операторов DO и перед первым оператором тела параллельного цикла, соответственно. Эта функция генерирует блоки операторов REDUCTION-block-1 и REDUCTION-block-2, если необходимо.

Если задан режим анализа производительности, создаются операторы CALL:

call bploop(...)
call  eloop(...)

, которые вставляются, соответственно, перед и после гнезда циклов DO.

Для каждой редукции в списке el, функция генерирует и вставляет в процедуру следующие операторы:

* создание редукционной переменной
      dvm000(irv) = crtrgf(reduction-function, red-var,…)
* включение редукционной переменной в группу
      dvm000(i) = insred(gref,dvm000(irv),…)

Первый оператор вставляется вслед за оператором stmt1 , а второй – вслед за stmt2.

Для каждого массива в списке el, генерируется и вставляется в процедуру следующий оператор:

* включение теневой грани в группу
      dvm000(i) = inssh(gref,array,...)

Функция генерирует и вставляет в процедуру операторы для чтения удаленных данных в буфер (REMOTE-ACCESS-block).

В случае синхронной спецификации REMOTE_ACCESS генерируются следующие операторы:

{
* создание буферного массива
      it = crtrbl(array-header,buffer-header,…)
* запуск загрузки буфера
      it = loadrb(buffer-header,0)
* ожидание завершения загрузки буфера
      it = waitrb(buffer-header)
* корректировка коэффициента CNB адресации элементов буфера,
* где NB – размерность буфера
      buffer-header(NB+2) = buffer-header(NB+1)-
     *                      buffer-header(NB)*buffer-header(NB+3) -
     *                      buffer-header(3)*buffer-header(2*NB+2)
}...   для каждой удаленной ссылки

В случае асинхронной спецификации REMOTE_ACCESS (с именем группы RMG) генерируются операторы:

      IF (RMG(2) .EQ. 0) THEN
    {
*        создание буферного массива
         it = crtrbl(array-header,buffer-header,…)
*        корректировка коэффициента CNB адресации элементов буфера
         buffer-header(NB+2) = buffer-header(NB+1)-
     *                         buffer-header(NB)*buffer-header(NB+3) -
     *                         buffer-header(3)*buffer-header(2*NB+2)
*        запуск загрузки буфера
         it = loadrb(buffer-header,0)
*        ожидание завершения загрузки буфера
         it = waitrb(buffer-header)
*        включение буфера в группу RMG
         it = insrb(RMG(1),buffer-header)
    }...   для каждой удаленной ссылки
      ELSE
         IF (RMG(3) .EQ. 1) THEN
*        ожидание завершения загрузки всех буферов группы RMG
            it = waitbg(RMG(1))
            RMG(3) = 0
         ENDIF
      ENDIF

5.2 Трансляция операторов ввода-вывода (модуль io.cpp)

Модуль компилятора io.cpp включает функции для трансляции операторов ввода-вывода.

Операторы ввода-вывода, осуществляющие передачу данных, управление и другие вспомогательные операции с внешним файлом, выполняются на одном процессоре (процессоре ввода-вывода), специально выделяемом для этой цели системой поддержки выполнения FDVM программы. Операция ввода-вывода значения размноженной переменной производится над копией переменной, размещенной на процессоре ввода-вывода. Введенное значение рассылается остальным процессорам. Ввод-вывод распределенного массива реализуется с помощью буфера, размещенного на процессоре ввода-вывода. При вводе данные из внешнего файла передаются в буфер, а затем рассылаются тем процессорам, на которые распределен массив. Когда распределенный массив выводится, данные с процессоров, где локализованы элементы массива, сначала пересылаются в буфер, а из буфера - во внешний файл.

Функция анализирует список ввода-вывода. Она возвращает 1, если в списке присутствуют ссылки на распределенные массивы, или 0, в противном случае.

Вызывает функции ImplicitLoopTest( ) , IOitemTest( ).

Функция анализирует список элементов неявного цикла. Если в списке нет ссылок на распределенные массивы, функция возвращает 1, в противном случае – 0.

Функция возвращает 1, если элемент списка ввода-вывода не является ссылкой на распределенный массив, или 0, в противном случае.

Функция анализирует список управляющей информации оператора передачи данных и присваивает элементам массива ioc[] значения управляющих параметров (UNIT, FMT, ERR и т.п.). Если обнаруживаются синтаксические ошибки, функция возвращает 0, иначе – 1.

Функция анализирует список управляющей информации операторов BACKSPACE, REWIND и ENDFILE и присваивает элементам массива ioc[] значения управляющих параметров (UNIT, ERR и т.п.). Если обнаруживаются синтаксические ошибки, функция возвращает 0, иначе – 1.

Функция анализирует список управляющей информации операторов OPEN, CLOSE, INQUIRE и присваивает элементам массива ioc[] значения управляющих параметров (UNIT, ERR и т.п.). Если обнаруживаются синтаксические ошибки, функция возвращает 0, иначе – 1.

В случае ввода-вывода распределенного массива, в программе пользователя отводится память для буфера ввода-вывода.

Пусть A(N₁,N₂,...,N_k) – ссылка на распределенный массив размерности k, BUF(L) – вектор того же типа, что и массив A. Тогда компилятор заменит оператор ввода-вывода последовательностью операторов по следующей схеме:

ввод:

вывод:

label CONTINUE

Операция копирования-секции-массива реализуется с помощью функции системы поддержки arrcpy( ).

5.3 Реструктурирование дерева разбора (модуль stmt.cpp)

Модуль stmt.cpp составляют функции реструктурирования дерева разбора.

Оператор stat вставляется в дерево разбора (программу) вслед за оператором current, так что его родителем по управлению является оператор cp.

Оператор stat вставляется в дерево разбора (программу) перед оператором current.

void doAssignStmt ( SgExpression *re )

re - указатель на выражение для правой части оператора присваивания

Создает оператор присваивания с правой частью re :

dvm000(i) = re

и вставляет его перед оператором, на который указывает глобальная переменная where.

SgExpression *LeftPart_AssignStmt ( SgExpression *re )

Создает оператор присваивания с правой частью re :

dvm000(i) = re

и вставляет его перед оператором, на который указывает глобальная переменная where. Функция возвращает указатель на левую часть этого оператора.

Создает оператор присваивания:

le = re

и вставляет его перед оператором where (глобальная переменная).

Создает оператор присваивания:

le = re

и вставляет его вслед за оператором cur_st (глобальная переменная).

Создает оператор присваивания с правой частью re :

dvm000(i) = re

и вставляет его вслед за оператором, на который указывает глобальная переменная cur_st.

Создает оператор присваивания с правой частью re :

dvm000(i) = re

и вставляет его перед оператором current.

void Extract_Stmt ( SgStatement *st )

Удаляет оператор st из дерева разбора.

void ReplaceByIfStmt ( SgStatement *st )

Заменяет оператор st оператором IF:

IF (tstio( ) .NE. 0) st

Заменяет метку в гнезде операторов DO, которое заканчивается оператором last_st, меткой new_lab и вставляет оператор CONTINUE.

       DO 1 I1 = 1,N1                  DO   new_lab   I1 = 1,N1
       DO 1 I2 = 1,N2                  DO   new_lab   I2 = 1,N2
          .   .   .            ==>           .   .   .
       DO 1 Ik = 1,Nk                  DO   new_lab   Ik = 1,Nk
          .   .   .                         .   .   .
 1     last-statement            1     last-statement
                               new_lab CONTINUE

Заменяет метку тех операторов DO, которые располагаются перед оператором from_st и заканчиваются оператором last_st, меткой new_lab и вставляет оператор CONTINUE.

    DO 1 I1 = 1,N1                            DO  new_lab  I1 = 1,N1
        .  .   .                                  .   .   .
      DO 1 Ik = 1,Nk                            DO  new_lab  Ik = 1,Nk
CDVM$ PARALLEL (J1,...,Jm) ON ...  ==>     CDVM$ PARALLEL (J1,...,Jm) ON ...
      DO 1  J1 = 1,N1                           DO 1  J1 = 1,N1
        .   .   .                                 .   .   .
      DO 1  Jm = 1,Nm                           DO 1  Jm = 1,Nm
        .   .   .                                 .   .   .
1     last_statement                      1     last_statement
                                        new_lab CONTINUE

Заменяет метку оператора DO меткой new_lab и вставляет оператор CONTINUE.

      DO  1  I = 1,N                    DO  new_lab  I = 1,N
          .   .   .       ==>                .   .   .
1     last-statement              1     last-statement
                                new_lab CONTINUE

void ReplaceContext ( SgStatement *stmt )

Если оператор stmt или содержащий его оператор логический IF является последним оператором тела DO-цикла, то меняется метка гнезда циклов и вставляется оператор CONTINUE (ReplaceDoNestLabel(stmt)). Если родитель по управлению для оператора stmt является оператором логический IF, тогда он заменяется конструкцией IF_THEN.

void LogIf_to_IfThen ( SgStatement *stmt )

Заменяет оператор логический IF:

IF ( условие ) stmt

конструкцией:

IF ( условие ) THEN
stmt
ENDIF

SgStatement *doIfThenConstr ( SgSymbol *ar )

Создает конструкцию:

IF ( ar(1) .EQ. 0) THEN
ENDIF

и возвращает указатель на оператор IF.

int isDoEndStmt ( SgStatement *stmt )

Если оператор stmt является последним оператором тела цикла DO, то функция возвращает 1, иначе 0.

SgStatement *lastStmtOfDo ( SgStatement *stdo )

Возвращает указатель на последний оператор тела цикла DO.

int isParallelLoopEndStmt ( SgStatement *stmt )

Если оператор stmt является последним оператором параллельного цикла, то функция возвращает 1, иначе 0.

5.4 Трансляция конструкций языка HPF-DVM (модуль hpf.cpp)

Модуль hpf.cpp предназначен для трансляции конструкций языка HPF-DVM.

5.4.1 Обработка ссылок на распределенные массивы в HPF-DVM

Эта функция производит поиск ссылок на распределенные массивы в выражении e, добавляет к найденной ссылке атрибут REMOTE_VARIABLE, генерирует операторы для загрузки значения элемента распределенного массива в буфер и вставляет его перед оператором stmt (вызывает BufferDistArrayRef( )).

Возвращает значение 1, если обнаружена хотя бы одна ссылка, в противном случае возвращает 0.

Вызывается из функции TransFunc( ), когда обрабатывается исполняемый оператор вне тела цикла INDEPENDENT.

Генерирует оператор для загрузки в буфер значения элемента распределенного массива и вставляет его непосредственно перед оператором stmt, добавляет выражению e атрибут REMOTE_VARIABLE.

Функция проверяет, может ли ссылка на элемент распределенного массива в левой части оператора присваивания быть использована в качестве шаблона отображения индексного пространства гнезда циклов INDEPENDENT. Она возвращает шаблон или NULL.

Эта функция вызывается DistArrayRef( ), когда обрабатывается оператор присваивания в теле цикла INDEPENDENT.

Функция определяет вид ссылки и включает ее в список (IND_refs), который обрабатывается функцией RemoteVariableListIND( ). Вызывает функцию IND_DistArrayRef( ) для линеаризации ссылки.

Эта функция вызывается из DistArrayRef( ) во время обработки исполняемого оператора в теле цикла INDEPENDENT.

Линеаризует ссылку на элемент распределенного массива в правой части оператора присваивания, т.е. заменяет ссылку

A(I₁,I₂, ..., I_N)

ссылкой

где:

5.4.2 Цикл INDEPENDENT

void IndependentLoop ( SgStatement *stmt )

Тесно-гнездовой цикл INDEPENDENT:

*HPF$ INDEPENDENT
      DO  label   I1 = ...
        .   .   .
*HPF$ INDEPENDENT
      DO  label   In = ...
         тело-цикла
label CONTINUE

транслируется в:

* создание параллельного цикла
      ipl = crtpl(n)
* отображение параллельного цикла
      it = mappl(ipl,...)
      [ inquiry-block ]
* запрос о продолжении выполнения параллельного цикла
lab1  if(dopl(ipl) .eq. 0)  go to  lab2
      DO  label   I1 = ...
        .   .   .
      DO  label   In = ...
         тело-цикла
label CONTINUE
      go to lab1
* завершение параллельного цикла
lab2  it = endpl(ipl)

Функция генерирует и вставляет в процедуру те операторы, которые предшествуют гнезду циклов DO, за исключением блока inquiry-block. Кроме того, заменяются начальное значение, конечное значение и шаг do-переменных гнезда циклов DO. Операторы, следующие за последним оператором параллельного цикла генерируются функцией TransFunc( ) в момент его обработки. Блок inquiry-block формируется функцией RemoteVariableListIND( ).

Если задан отладочный режим компиляции, то генерируются операторы CALL :

call dbegpl(...)
call  diter(...)
call  dendl(...)

которые вставляются в блок (2) перед оператором IF, перед первым оператором тела параллельного цикла и вслед за оператором

go to lab1

соответственно.

Если задан режим компиляции для анализа производительности, то генерируются операторы CALL:

call bploop(...)
call  eloop(...)

которые вставляются перед первым и вслед за последним оператором блока (2).

void IndependentLoop_Debug ( SgStatement *stmt )

Если задан отладочный режим компиляции, то генерируются операторы CALL :

call dbegpl(...)
call  diter(...)

которые вставляются перед гнездом циклов DO и перед первым оператором тела параллельного цикла, соответственно.

Если задан режим компиляции для анализа производительности, то генерируются операторы CALL:

call bploop(...)
call  eloop(...)

которые вставляются перед и после гнезда циклов.

void RemoteVariableListIND ( )

Если в правых частях операторов присваивания в теле цикла INDEPENDENT встречаются ссылки на элементы распределенных массивов, то генерируется следующий блок операторов:

      ishg = 0
      ibg  = 0
{
* запрос о типе доступа к элементам распределенного массива
      kind = rmkind(array-header,buffer-header,…,
     *                              low-shadow-array,high-shadow-array)
      IF (kind .EQ. 4) THEN
         IF (ishg .EQ. 0) THEN
*        создание группы буферов удаленных данных
             ibg = crtbg(0,1)
         ENDIF
*        включение буферного массива в группу RMG
         it = insrb(ibg, buffer-header)
*        вычисление коэффициентов адресации элементов буферного массива
*        NB – размерность буферного массива
         header-copy(1)   = buffer-header(2)
                      .   .   .
         header-copy(NB-1) = buffer-header(NB)
         header-copy(NB)   = 1
         header-copy(NB+1) = buffer-header(NB+1)-
     *                      buffer-header(NB)*buffer-header(NB+3) -
     *                      buffer-header(3)*buffer-header(2*NB+2)
         ELSE
            IF (kind .NE. 1) THEN
               IF (ishg .EQ. 0) THEN
*              создание группы теневых граней
                  ishg = crtshg(0)
               ENDIF
*              включение теневой грани в группу
*              (с угловыми элементами или без)
               IF (kind .EQ. 2) THEN
                  it = inssh(ishg,array-header,low-shadow-array,
     *                                         high-shadow-array,0)
               ELSE
                  it = inssh(ishg,array-header,low-shadow-array,
     *                                         high-shadow-array,1)
            ENDIF
*        вычисление коэффициентов адресации элементов массива
         header-copy(1)   = f1(array-header,IkN)
                      .   .   .
         header-copy(NB)   = f1(array-header,Ik1)
         header-copy(NB+1) = f2(buffer-header(2:N+1),I1,…,IN)
         ENDIF
}...   для каждой удаленной ссылки внутри тела цикла
* обновление теневых граней группы ishg
         IF (ishg .NE. 0) THEN
            it = strtsh(ishg)
            it = waitsh(ishg)
         ENDIF
* загрузка буферов группы ibg
        IF (ibg .NE. 0) THEN
            it = loadbg(ibg,1)
            it = waitbg(ibg)
        ENDIF

Этот блок (inquiry-block) вставляется перед первым оператором DO гнезда циклов INDEPENDENT.
