Анализ возможности использования лазерного воздействия на сближающееся с Землей небесное тело
( Possible Using Analysis of Laser Influence on Near-Earth Celestial Body
Preprint, Inst. Appl. Math., the Russian Academy of Science)

Cодержание

1. ВВЕДЕНИЕ…………………………………………………………………….…5

2. МОДЕЛЬ ДВИЖЕНИЯ ОПАСНОГО НЕБЕСНОГО ТЕЛА…………………..5

2.1. Случай пролета у Земли при воздействии……………………………..6

2.2. Случай столкновения……………………………………………………7

3. ХАРАКТЕРИСТИКИ лАЗЕРНОГО ВОЗДЕЙСТВИЯ….….………………….8

3.1. Энергетические характеристики лазерного воздействия……………..8

    3.1.1. Энергия воздействия………………………………………………..8

    3.1.2. Средняя мощность излучения………………………………………9

    3.1.3. Продолжительность воздействия…………………………………10

         3.2. Геометрические характеристики воздействия………………………..11

4. ХАРАКТЕРИСТИКИ ЭНЕРГЕТИЧЕСКОЙ УСТАНОВКИ…………………13

5. ВЫВОДЫ ………………………………………………………………………..14

6. ЛИТЕРАТУРА …………………………………………………………………..15

CONTENTS

1. iNTRODUCTION………………………………………………………………….5

2. model for motion of dangerous celestial body.………………5

         2.1. A case of fly by the Earth …………………………………………………6

         2.2. A case of impact…………………………………………………………...7

3. laser influence characteristics…….……………………………….8

         3.1. Energy characteristics of laser effect………………………………………8

         3.2. Geometrical characteristics of laser beam………………………………..11

4. ENERGY STATION CHARACTERISTICS…………..………………………...13

5. Conclusions..….……………………………………………………………..14

6. references……..……………………………………………………………..15

1.     ВВЕДЕНИЕ

В работе исследуется возможность использования лазерного воздействия на небесный объект, сближающийся с Землей (ОСЗ), опасное небесное тело (астероид, комету), для отклонения его от Земли или его разрушения. Предполагается, что лазер находится на околоземной космической станции, базе – на Луне или, например, в некоторой точке либрации системы Земля-Луна. Размещение станции на Луне имеет ряд достоинств. Здесь следует отметить, в частности, такие факторы, как отсутствие атмосферы и поглощения ею лазерного излучения [1, 2], возможность экономичного построения энергетической установки [3] и организации эффективных астрономических наблюдений за сближающимися с Землей небесными телами и обнаружения сталкивающегося с Землей объекта [4, 5]. Поэтому представляется эффективным создание на Луне комплексной станции – энергетической, астрономической и лазерной. Эта идея была выдвинута на Международном Симпозиуме “2002 International Symposium on Deep Space Exploration Technology and Application”, Qingdao, China [6], что инициировало данную работу.

Полагаем, что при действии на тело лазерного излучения с высокой интенсивностью вещество тела испаряется и превращается в плазму, поток которой от тела создает реактивное ускорение, действующее на тело и отклоняющее его от Земли, см. Рис. 1.

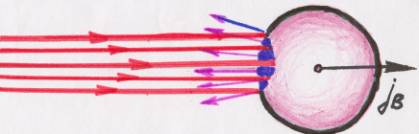

Рис. 1. Схема лазерного воздействия на небесное тело.

Полагаем, что энергетическая станция преобразует с помощью солнечных батарей энергию солнечных лучей в электрическую энергию, которая используется затем для работы астрономической обсерватории и, при необходимости, для создания лазерного пучка, направляемого на опасное небесное тело, см. Рис. 2.

В работе делается комплексный анализ данной задачи лазерного воздействия. Рассмотрена модель движения опасного небесного тела и, на основе этого, оценен необходимый коррекционный импульс скорости. Для астероидов радиусом 100-500 м оценены энергия лазерного воздействия, а также средняя мощность излучения, расчетное время и дальность воздействия. Оценены также основные параметры энергетической установки, размеры солнечных батарей.

Основные результаты работы доложены на Международной Конференции “International Lunar Conference 2003 / International Lunar Exploration Working Group 5 (ILEWG 5)”, 16-22 November 2003 [7-9].

2. МОДЕЛЬ ДВИЖЕНИЯ ОПАСНОГО НЕБЕСНОГО ТЕЛА

            Полагаем, что возможны два случая движения опасного небесного тела относительно Земли при воздействии на него.

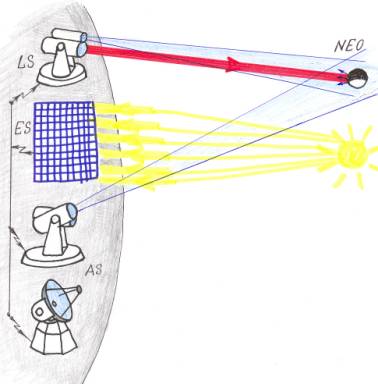

Рис. 2. Схема энергетической, лазерной и астрономической космической станции.

(ES – энергетическая станция, LS - лазерная станция, AS - астрономическая станция).

2.1. Случай пролета у Земли при воздействии

            В первом случае считаем, что на текущем витке орбиты тела, при данном сближении с Землей тело пролетает у Земли на некотором близком расстоянии от нее r_min~(0,4-1) млн. км, а столкновение с Землей происходит на одном из следующих витков орбиты астероида. В этом случае имеем более или менее продолжительное время до столкновения тела с Землей (по крайней мере, один виток), воздействие достаточно эффективно, можем рассматривать воздействие на тело для его отклонения от Земли.

На Рис 3 приведена схема пролета ОСЗ у Земли и воздействия на него - на дуге M₁M₂M₃ орбиты Луны и дуге B₁B₂B₃ орбиты ОСЗ. Вектор j_B представляет реактивное ускорение тела от лазерного воздействия и плазменной струи.

Для качественной оценки влияния такого лазерного воздействия сделаем несколько упрощений. Как затем покажем, продолжительность воздействия невелика, и будем приближенно сводить его к сообщению телу некоторого импульса скорости, который изменяет гелиоцентрическую скорость тела на величину dV_B, достаточную для отклонения его от Земли. Действие этого импульса оценим приближенно, по вековой составляющей в гелиоцентрическом отклонении тела вдоль его орбиты dl [10, 11]:

dl»–3 (2a_B/r_E–1) Dt dV_B,                                                                                                      (1)

здесь a_B – большая полуось орбиты тела, r_E (=1 а. е.) – радиус Земной орбиты, Dt – время от воздействия до столкновения. Полагаем, что отклонение тела относительно Земли без учета ее притяжения dd=½dl½, причем необходимое минимальное отклонение в положении тела составляет

dd=2R*=2 R_E [1+2 m_E/R_E/V_¥²]^1/2,                                                                                       (2)

где R*–критическое отклонение, приводящее к касанию геоцентрической орбитой Земли; m_E, R_E – гравитационный параметр и радиус Земли; V_¥ – скорость сближения небесного тела и Земли без учета притяжения Земли. Если T_B=2pa_B^3/2/m_S^1/2 – орбитальный период тела, а столкновение происходит через n_C орбитальных витков, то Dt= n_C T_B, тогда

½dV_B½»2R*/[3 (2a_B/r_E–1) n_C T_B].                                                                                        (3)

Импульс скорости увеличивается с уменьшением большой полуоси орбиты тела a_B. Наибольший импульс скорости соответствует астероидам группы Aten, с малым значением a_B.

Для оценки полагаем a_B = r_E =1 а. е., n_C=1, т.е. воздействие осуществляется за год до столкновения, аналогично [1], см. Рис. 4.

Рис. 4. Схема гелиоцентрического движения ОСЗ

(S – Солнце, С – точка сближения Земли и ОСЗ).

Для группы известных сейчас астероидов, сближающихся с Землей в XXI веке [12]: V_¥»(7–33) км/с, R*»(7–12,6) тыс. км. Тогда dV_B»(0,15–0,27) м/с [10,11]. Для дальнейшего анализа берем значение импульса скорости dV_B=0,2 м/с.

2.2. Случай столкновения

         Во втором случае на текущем витке орбиты тела при отсутствии воздействия на него тело сталкивается с Землей. В этом случае оставшееся до соударения время мало. Кроме того, направление лазерного луча будет близким к продольному геоцентрическому движению. Поэтому в данном случае такое лазерное воздействие малоэффективно для отклонения тела от Земли, и будем полагать, что производится его разрушение, см. Рис 5.

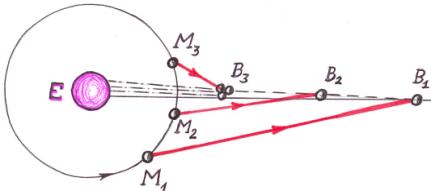

Рис. 5. Схема разрушения ОСЗ при столкновении с Землей

(E – Земля, M – Луна, B – ОСЗ).

3. ХАРАКТЕРИСТИКИ лАЗЕРНОГО ВОЗДЕЙСТВИЯ

Оценим основные параметры лазерного воздействия, такие как: суммарная энергия воздействия, средняя мощность излучения, временнáя и путевая продолжительность воздействия, начальный и конечный размер лазерного пучка. Анализ будем проводить для астероидов с радиусом R_B=(0,1–0,5) км, плотностью r_B=3 г/см³.

3.1. Энергетические характеристики лазерного воздействия

3.1.1. Энергия воздействия

а) При отклонении тела от Земли необходимая суммарная энергия E_Q воздействия на опасное небесное тело определяется из условия сообщения телу импульса скорости dV_B (3). Если масса тела M_B=4pR_B³r_B/3, то сообщаемое телу количество движения

dQ_B=M_B dV_B=4pR_B³ r_B dV_B/3=a_Q R_B³, a_Q=4pr_BdV_B/3.                                                     (4)

Пусть c_m=dQ_B/dE_Q – коэффициент перехода подводимой к телу энергии лазерного воздействия в сообщаемое ему количество движения, c_m»(2,1–4,8) [дин×с/дж] в зависимости от длины волны излучения l=(4–0,248)×10^-6 м [1]. Полагаем, что опасное тело имеет форму шара радиуса R_B, продольная ось лазерного луча проходит через центр тела, а поперечное сечение луча у тела – круг радиуса

R_f= R_B sinF=g R_B,                                                                                                                 (5)

причем плазменная струя направляется от тела по местному радиусу. Тогда суммарная энергия, которая должна быть подведена к телу,

E_Q=k dQ_B/c_m=4pkR_B³ r_B dV_B/3 c_m= a_E R_B³, a_E=4pkr_B dV_B/3 c_m.                                        (6)

Здесь k=2(1+cosF+cos²F)/3(1+cosF). При sinF=0,3-0,4: k=0,98-0,96.

Для оценки необходимой энергии рассмотрим инфракрасное излучение с длиной волны l » 3×10^-6 м (например, DF-лазер [1, 13]). Положим c_m=2,5 дин×с/дж, при этом a_E~1×10¹⁷ дж/км³. Значения массы тела М_B и энергии E_Q даны в Табл. 1.

б) В случае разрушения тела энергию, необходимую для его разрушения, оценим приближенно, на основании исследования процесса разрушения при кинетическом соударении тел. В этом случае, согласно [14] и др., к телу необходимо подвести определенную критическую удельную (приходящуюся на единицу его массы) энергию E*= E_F/M_B.

           Табл. 1. Энергия лазерного воздействия для отклонения астероида

(dV_B = 0,2 м/с, r_B=3 г/см³, c_m=2,5 дин×с/дж)

Эта энергия зависит от массы M_F максимального фрагмента тела после его разрушения, нормализованной по всей массе тела M_B. Теоретические и экспериментальные результаты по определению этой энергии E* довольно сильно расходятся у разных авторов. В Табл. 2 приведены значения критической энергии E*, взятые для приближенной оценки, согласно [14], для базальта, а также значения энергии разрушения (фрагментации) E_F каменного астероида радиусом 500 м при кинетическом воздействии.

    Табл. 2. Критическая удельная и полная энергия кинетического разрушения

            Эти оценки показывают, что энергия кинетического разрушения тела имеет примерно тот же порядок величины, что и энергия лазерного отклонения тела при dV_B = 0,2 м/с. По-видимому, для лазерного разрушения тела, ввиду распределенности по времени лазерного воздействия, требуется бóльшая энергия, чем для кинетического. Желательна, по-видимому, также концентрация воздействия на небольшом временнóм отрезке. Вопрос этот сложен и требует дополнительного изучения.

            В дальнейшем анализе будем основываться на варианте коррекции орбиты и отклонения тела.

3.1.2. Средняя мощность излучения

Для определения мощности излучения, следуя [1], рассмотрим импульсный вариант лазерного излучения и зададим его основные параметры: энергетическую интенсивность облучения единичной площади цели при сообщении импульса I_f [вт/см²], продолжительность импульса t [с], частоту пульсаций n [имп/с], радиус поперечного сечения луча у цели R_f [км]. Предполагаем ступенчатый характер зависимости интенсивности лазерного излучения в импульсе от времени, I_f(t)=const, t_i<t< t_i + t, см. Рис. 6. Тогда энергия, передаваемая в одном импульсе E_I и энергия всех импульсов за единицу времени, т.е. средняя мощность излучения P_L:

E_I= I_f p R_f² t= a_I R_B²; a_I = p g² t I_f,                                                                                        (7)

P_L= E_I n = I_f p R_f² t n= I_f p g² t n R_B² =a_P R_B²,  a_P= p g² t n I_f.                                            (8)

Табл. 3. Энергия в импульсе и средняя мощность лазерного луча

               (I_f=0,5 Гвт/см², t = 50×10^-9 с, n = 10 Гц)

Для численной оценки возьмем I_f=0,5 Гвт/см², t = 50×10^-9 с, n = 10 Гц [1], g=0,3 для R_B=0,3-0,5 км, g=0,4 для R_B=0,1 км (l » 3×10^-6 м). Тогда a_I=7,07×10¹⁰ дж/км², a_P=7,07×10¹¹ вт/км² при g=0,3. В Табл. 3 приведены значения энергии в импульсе E_I и средней мощности P_L для разных астероидов.

3.1.3. Продолжительность воздействия

Суммарная энергия E_Q и средняя мощность P_L определят время воздействия:

Dt_a= E_Q / P_L = (a_E/a_P) R_B.                                                                                                      (9)

Полагая, что в процессе этого воздействия тело движется по орбите с постоянной скоростью V_¥, получим путь, проходимый телом при воздействии:

Ds_a =V_¥ Dt_a.                                                                                                                       (10)

Для оценки положим V_¥=20 км/с. В Табл. 4 приведены время и путь воздействия Dt_a, Ds_a, соответствующие значениям E_Q, P_L, данным в Табл. 1, 3. Исходя из этой оценки пути Ds_a, а также из возможных отклонений тела от Земли (п. 2.1), из принятого места нахождения лазера (на Луне или в точке либрации системы Земля-Луна) и из предварительной оценки возможной дальности лазерного воздействия, приняты расчетные максимальные расстояния от лазера до цели r_L. Они также приведены в Табл. 4.

Табл. 4. Временная и путевая длительность, а также дальность лазерного воздействия (dV_B=0,2 м/с, c_m=2,5 дин×с/дж, I_f=0,5 Гвт/см², t=50×нс, n=10 Гц).

3.2. Геометрические характеристики воздействия

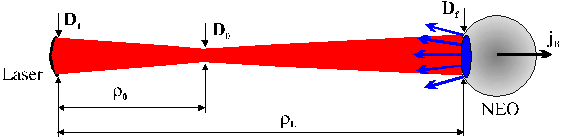

Рис. 7. Геометрическая модель лазерного пучка

(D₀-минимальный диаметр пучка, r₀-расстояние до сужения).

Основными геометрическими характеристиками воздействия являются начальный и конечный диаметры лазерного луча D₁=2R₁, D_f=2R_f, а также дальность действия r_L, см. Рис. 7.

Конечный диаметр и длина пучка D_f и r_L оценены выше, в п. 3.1.2, 3.1.3. Для оценки начального диаметра D₁ применим метод Когельника-Ли анализа Гауссовых пучков [15, 1]. При этом диаметр D₁ удовлетворяет условию:

r_L=r₀ {1+(D_f²/D₀²–1)^1/2}, r₀=p D₀²/(4 m l); D₀²=D₁²/2;                                                    (11)

или

D₁^-2=a [1+(1–2/c²)^1/2]; a=c/b; c=1+ D_f² /b; b=8 m l r_L/p.                                                  (12)

Здесь m – «фактор качества» луча, принимаем m=3 [1].

            Табл. 5. Начальный радиус лазерного пучка.

В Табл. 5, во второй строке приведены значения начального радиуса пучка R₁ для l=3×10^-6 м (т.е. инфракрасного DF лазера) и значений R_f=D_f/2, r_L, указанных в Табл. 4. Видим, что в данном случае начальный диаметр пучка довольно большой, ~100 м. При этом начальная энергетическая плотность лазерного пучка несколько меньше, чем конечная, для небольшого астероида с радиусом R_B=100 м, и превышает конечную интенсивность в 4-10 раз для более крупных астероидов с радиусом R_B=300-500 м.

Отметим, что радиолокационные антенны примерно такого размера уже существуют и функционируют на Земле. Это, например: 70-м антенны станций дальнего космоса в Евпатории, Медвежьих озерах и Уссурийске (см. рис. 8), 64-м VLBI антенны в Голдстоуне, Канберре и Мадриде системы дальнего космоса НАСА, 100-м антенна в Эффелсберге, Германия [16].

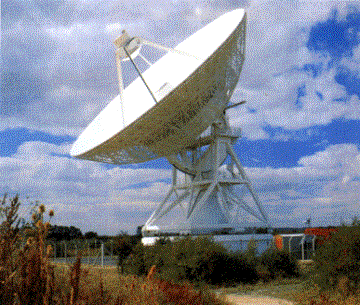

Рис. 8. 70-м радио-локационная антенна

(Уссурийск, Россия).

Однако современные оптические телескопы имеют пока существенно мéньшие апертуры. Правда, сейчас проектируется несколько больших телескопов. Так рядом Европейских стран сейчас обсуждается проект 100-м гигантского телескопа [17], рис. 9.

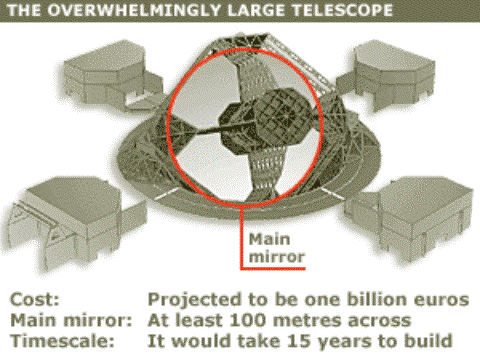

                                            Рис. 9. Схема 100-м телескопа [17].

            Если l = 0,25×10^-6 м, т.е. имеем ультрафиолетовый лазер, то ограничения по дальности будут более слабыми. Поэтому здесь при R_B=100 м также принимаем g=R_f/R_B=0,3, как и при R_B=(300-500) м. Третья строка Таблицы 5 дает значения начального радиуса пучка R₁ для этого УФ варианта. Видим, что в данном случае диаметр пучка существенно меньше, его легче реализовать. Однако здесь очень велика начальная энергетическая интенсивность лазерного пучка.

Таким образом, для реализации эффективного лазерного воздействия на опасные небесные тела необходимо решить ряд сложных проблем, в частности, по высокой энергетической интенсивности пучка, по большой излучающей апертуре, по точности наведения луча. В этой связи отметим, что в [18] выдвинута идея газо-линзовых телескопов, которые могут облегчить решение проблемы создания лазерного пучка большого диаметра и высокой плотности энергии.

4. ХАРАКТЕРИСТИКИ ЭНЕРГЕТИЧЕСКОЙ УСТАНОВКИ

            Для обеспечения мощности лазерного пучка P_L (8) необходима определенная электрическая мощность P_E. Она зависит от типа лазера. Полагаем, что используется химический лазер, например, ИК DF-лазер. В этом случае за счет использования химической энергии электрическая эффективность установки h_E=P_L/P_E довольно высока, h_E»2-10 [1]. Правда, хотя при работе лазера и происходит определенная рекомбинация веществ, все же при этом требуется некоторый запас химических реагентов. Далее, полагаем, что необходимая электрическая энергия получается с помощью солнечных батарей, преобразующих энергию солнечного излучения в электрическую. Пусть P_S – необходимая мощность солнечной радиации, а h_S=P_E/P_S - кпд батарей. Тогда необходимые мощности P_E, P_S:

P_E = P_L/h_E; P_S = P_E/h_S = P_L/h_E h_S.                                                                                      (13)

Полагаем, что солнечная постоянная, мощность потока солнечного излучения на орбите Земли, I_S0=1370 Вт/м² [19]. Учитывая, что лазерно-энергетическая станция находится в близкой окрестности Земли, оценим мощности P_E, P_S, а также необходимую площадь солнечных батарей

F_SP= P_S/I_S0.                                                                                                                          (14)

Для представления о размерах солнечных батарей считаем их квадратом со стороной a_SP=(F_SP)^1/2.

Для оценки положим h_E=1, h_S=0,1. В Табл. 6 приведены вырабатываемая электрическая мощность P_E, используемая мощность солнечной радиации P_S, площадь F_SP и линейный размер a_SP солнечных батарей.

  Табл. 6. Основные характеристики энергетической станции (h_E=1, h_S=0,1)

Замечания. 1) Отметим, что если лазерно-энергетическая станция сооружается на Луне, то для создания солнечных батарей энергетической установки может быть применен интересный метод на основе использования лунной породы [3].

2) При сооружении такой очень крупной энергетической, лазерной и астрономической станции для доставки грузов на Луну могут оказаться полезными новые экономичные траектории перелета с Земли с захватом КА на эллиптическую орбиту спутника Луны [20-28].

5. ВЫВОДЫ

         В работе выполнен анализ характеристик космической лазерно-энергетической и астрономической базы для воздействия на небесное тело, сталкивающееся с Землей, и предупреждения этого столкновения. Предполагается, что такие станции могут быть организованы на Луне и (или) в некоторых точках либрации системы Земля-Луна. Солнечные батареи энергетической станции производят электрическую энергию. Эта энергия используется, в первую очередь, для работы астрономической обсерватории, осуществляющей поиск опасных небесных тел, сближающихся с Землей.

В случае обнаружения тела, сталкивающегося с Землей, электрическая энергия используется для получения высокоэнергетического лазерного пучка импульсного действия, направляемого на опасное тело. Предполагается, что при воздействии лазерного излучения вещество тела превращается в плазму, поток которой от тела создает реактивное ускорение, действующее на тело. Рассмотрена возможность применения такой системы для разрушения тела или для заблаговременного (~ за год до столкновения) сообщения телу достаточно большого импульса скорости (~ 0,2 м/с), чтобы отклонить тело от Земли.

Анализ выполнен для астероидов радиусом (0,1–0,5) км. Необходимая энергия воздействия для отклонения тела оценена величиной ~(0,1–13)×10¹⁵ дж»(0,02–3) МТ ТНТ. При этом средняя мощность лазерного излучения и электрическая мощность энергетической станции составляют ~(13–180) Гвт, время лазерного воздействия ~(8–70) тыс. с, наибольшая расчетная дальность воздействия ~(0,6–2) млн. км. В зависимости от длины волны излучения и размера астероида начальный диаметр пучка оценен в (10–100) м, а конечный – в (60–300) м. Площадь солнечных батарей составляет (90–1300) км².

Реализация такой системы по ряду параметров является трудной научно-технической проблемой. Важным представляется также анализ (с помощью математического моделирования и, затем, реального эксперимента) физических основ данного лазерного способа воздействия, в частности, процесса формирования и устойчивого поддержания (в течение примерно суток) плазменной струи. При возможности построения такая система позволяет обеспечить предупреждение столкновения Земли не только с мелкими, но и с довольно крупными опасными небесными телами при приемлемом времени упреждения воздействия. В случае реализации данного проекта, ввиду научно-технической сложности проблемы, высокой стоимости проекта и из соображений безопасности, по-видимому, целесообразно данную космическую базу сооружать как международную и при сотрудничестве ряда научных коллективов.

Автор благодарен В.А. Кочкину за ряд полезных советов и обсуждений работы. Автор признателен также А.Е. Корольковой и А.В. Чернову за помощь в оформлении работы.

Работа выполнена при поддержке Российского Фонда Фундаментальных Исследований РФФИ (Грант РФФИ 01-01-00133) и Харбинского политехнического института HIT (Китай).
