Монитор пакета прикладных программ «РЕАКТОР»
|
1.
Интерфейс прикладного специалиста
1.1.
Основной тип пользователя и характер решаемых им задач
Приступая к разработке Интерфейса прикладного специалиста, чрезвычайно
важно иметь хотя бы общее представление о пользователе, для которого
предназначена разрабатываемая система, а также понимать характер решаемых им
задач. Это сможет помочь в оценке целей проектирования системы, определить
основные требования и концепции Интерфейса.
Пользователя создаваемого Интерфейса можно охарактеризовать следующим
образом - это, как правило, прикладной специалист, общение которого с системой
является составной и неотъемлемой частью его повседневной работы. Его работа
регламентирована четкими правилами и соответствует вполне определенной области
деятельности - решению задач вычислительного характера. Наш пользователь, как
правило, уже имеет опыт работы с диалоговыми системами на персональном
компьютере. Он воспринимает Интерфейс как рабочий инструмент. Его цель -
используя Интерфейс, решить определенную прикладную задачу на вычислителе.
Решаемая прикладная задача является, как правило, достаточно хорошо
структурированной, в которой данные и методы хорошо проверены. Эта задача
предполагает непрерывную систематическую работу над ней с необходимостью
периодической корректировки исходных данных на основе результатов уже
проделанной работы.
Следует отметить, что при разработке Интерфейса нас не интересовали
такие категории пользователей как профессиональные программисты или аналитики,
а также случайные пользователи, потребности которых непредсказуемы, а работа
которых не является обязательной и систематической. Необходимо отличать
прикладного специалиста (т.е. пользователя, выполняющего свою профессиональную
работу) от пользователя эпизодического. Нас не интересовали также начинающие
пользователи без опыта работы с диалоговыми системами.
1.2.
Базовая функциональность
Ориентируясь на выбранный тип пользователя, определим
характеристики и функциональность
графического интерфейса прикладного специалиста (далее – Интерфейса), исходя из потребностей
простого и наглядного доступа к ресурсам пакета прикладных программ:
·
общая визуальная
организация Интерфейса должна обеспечивать наглядное графическое представление
структуры и состава пакета.
·
на этапе
подготовки запуска задачи Интерфейс должен обеспечивать возможность визуального
определение сценария прикладной задачи, в частности:
-
выбор последовательности
выполняемых модулей пакета;
-
указание для
каждого модуля параметров запуска (имена входных и выходных файлов, имя Архива
и т.п.).
·
на этапе
выполнение задачи Интерфейс должен обеспечивать
-
визуальный
контроль процесса выполнения задачи;
·
на этапе анализа
результатов выполнения Интерфейс должен обеспечивать
-
возможность
просмотра выходных файлов любого модуля задачи.
1.3.
Сценарий выполнения задачи
Основным понятием, положенным в основу архитектуры
Интерфейса, является сценарий выполнения
задачи – описание последовательности работы модулей пакета прикладных
программ, необходимых для выполнения прикладной задачи.
Грубо говоря, сценарий представляет собой перечень
модулей пакета, упорядоченный в соответствии с последовательностью их
выполнения, и набор параметров, определяющий режим работы каждого модуля.
Набор параметров, описывающий сценарий, можно
разделить на две группы: параметры
сценария и параметры отдельного
модуля.
К первой группе относятся, например, такие параметры:
·
имя рабочего
каталога;
·
имя и
местонахождение файла с исходными данными;
·
имя и
местонахождение библиотеки констант;
·
имя Архива.
Ко второй группе относятся, например, такие параметры:
·
имя и
местонахождение exe-файла модуля;
·
имя файла с
выходными данными;
·
контрольная
строка.
Для
управления сценариями выбрана традиционная парадигма файла, т.е. над сценариями
определены операции «прочитать», «сохранить», «сохранить как» и т.п.
Понятие
сценария выполнения задачи определяет основную логику работы пользователя, состоящую из следующих шагов:
·
определить
сценарий задачи;
·
многократно
выполнять сценарий, анализируя результаты выполнения и модифицируя исходные
данные.
Рассмотрим возможности Интерфейса на примере
выполнения пользователем сформулированных выше типовых действий, а именно:
·
определение
сценария задачи;
·
выполнение
сценария (т.е. выполнения задачи) и визуальный контроль этого выполнения;
·
анализ
результатов выполнения.

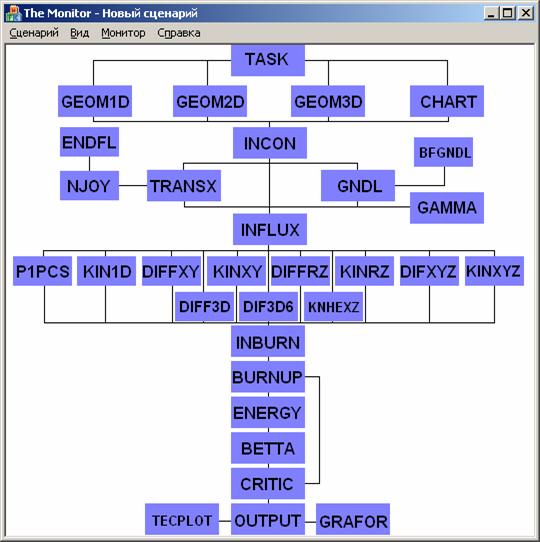

После запуска Интерфейса на экране появляется
окно, содержащее графическое
представление фрагмента пакета «РЕАКТОР»:
При этом Интерфейс создает новый пустой сценарий, имеющий имя «Новый
сценарий».
Работа
со сценарием схожа с работой с файлом в текстовом редакторе. Пользователь имеет
возможность сохранять сценарий, создавать новый сценарий, загружать ранее
сохраненный сценарий.
1.4.
Создание сценария
Процесс создания сценария начинается с указания

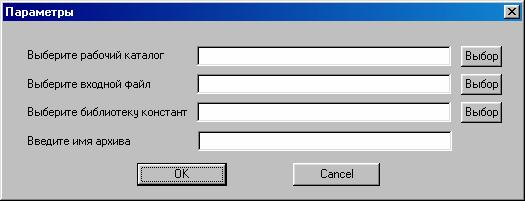

параметров сценария. Для этого необходимо выполнить команду меню
«Монитор/Параметры». На экране появится панель:
Введем необходимые параметры «вручную» или пользуясь
кнопками «Выбор».
Замечания
1.
Рабочий каталог –
это тот каталог, в котором будет выполняться задача. Он может быть пустым, в
частности, он может быть создан с помощью панели, вызываемой нажатием кнопки
«Выбор». В нем необязательно должны находиться exe-файлы модулей задачи и другие необходимые файлы.
Интерфейс сам управляет всеми файлами: некоторые файлы (такие как файл исходных
данных или библиотеку констант) он копирует в рабочий каталог, exe-файлы он вызывает на выполнение из тех каталогов, где
они «дислоцируются».
2.
Входной файл и
библиотека констант могут находиться в любом месте.
3.
Выходные файлы (out-файлы, Архив и временные файлы) создаются в рабочем
каталоге.
После определения общих параметров сценария,
необходимо указать цепочку модулей, составляющих задачу, и параметры запуска
этих модулей. Делается это следующим образом.

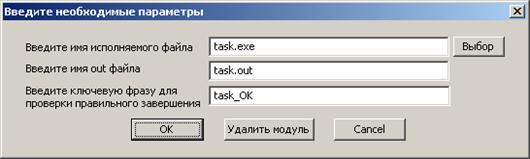

Щелкаем левой кнопкой мыши по первому модулю в
требуемой цепочке (это, конечно, модуль TASK). На экране появляется диалоговое окно, предлагающее
пользователю ввести необходимые для работы модуля параметры:

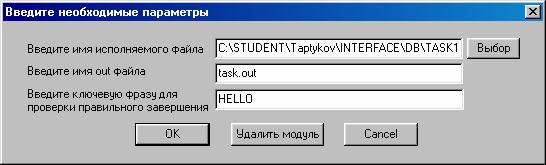

Меняем при необходимости значения
полей, установленных по умолчанию. Например, так:
Последнее поле этой панели требует пояснения. В
настоящей версии Интерфейса контроль правильности завершения работы модуля осуществляется
следующим образом:
·
порожденный
процесс выполнения модуля должен завершиться с нулевым кодом;
·
в результирующем out-файле должна присутствовать строка, указанная в поле
«Введите ключевую фразу …».
При
выполнении этих двух условий Интерфейс считает, что модуль выполнился правильно
и переходит к выполнению следующего модуля в цепочке. В противном случае
выполнение сценария прерывается и выдается сообщение об ошибке.

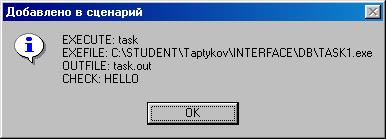

Итак, после нажатия кнопки «ОК» на
панели «Введите необходимые параметры» на экране появляется информационная
панель:
Нажимаем кнопку «ОК» и информация о модуле заносится в
сценарий, а модуль подсвечивается красным цветом:

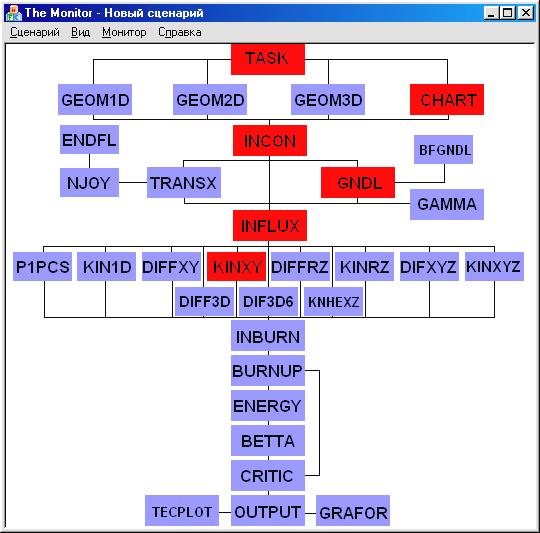

Формируемый
сценарий задачи индицируется главным окном Интерфейса. Например, в некоторый
момент сценарий может выглядеть так:
Теперь мы можем перейти к выполнению сценария.
1.5.
Выполнение сценария
Интерфейс поддерживает два режима работы:
автоматическое выполнение (всей задачи целиком) и пошаговое выполнение (с
остановкой после выполнения каждого модуля).
В случае успешного выполнения очередного модуля, он
подсвечивается зеленым цветом, а в случае ошибки работа приостанавливается и
выводится сообщение об ошибке.
1.6.
Анализ результатов

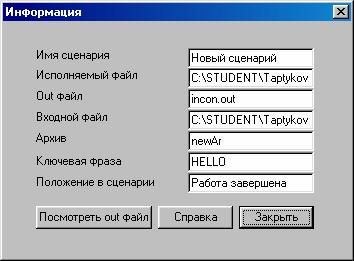

После выполнения модуля (в автоматическом или
пошаговом режиме) мы может посмотреть out-файл
этого модуля. Для этого щелкнем правой
кнопкой мыши по интересующему нас модулю. Например, по модулю INCON. На экране появится панель “Информация”, которое
предоставляет информацию о параметрах данного модуля:

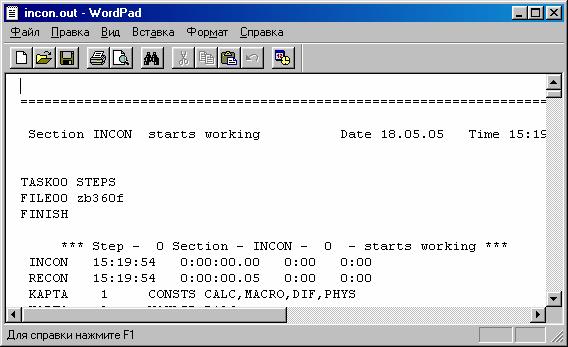

Если нажать кнопку «Посмотреть out-файл», то на экране появится окно редактора,
содержащее требуемый out-файл:
Мы можем также получить краткую справку о
функциональном назначении модуля, для чего требуется нажать кнопку «Справка»:
2.
Подсистема динамической визуализации
Время счета реальных задач может быть весьма велико - многие сутки и
даже недели. Поэтому возможность динамического контроля промежуточных данных,
возникающих в процессе счета и, следовательно, возможность «раннего
обнаружения» неправильного хода вычислений может привести к значительной
экономии времени.
«Неправильный» ход вычислений может возникать либо из-за ошибок при
формировании исходных данных, либо при расчете варианта, который оказался
заведомо «неинтересным». Конечно, пользователь может следить за ходом
вычислений по содержимому выходных файлов (out-файлов), однако такой мониторинг крайне неэффективен.
Во-первых, потому, что в эти файлы поступает большое количество числовых
данных, которые трудно анализировать «на лету». Во-вторых, несмотря на то, что
в эти файлы поступает большое количество информации, большая ее часть все равно
остается «за кадром». В частности, основные массивы данных попадают в Архив,
который представляет собой совокупность бинарных файлов со сложной внутренней
структурой и, следовательно, сложен для «визуального» контроля.
Поэтому возникла необходимость в средствах,
позволяющих осуществлять автоматический или полуавтоматический мониторинг
процесса выполнения задачи.
Часто наиболее удобной формой динамического контроля
хода вычислений является визуальный анализ графиков, представляющих некоторые
содержательные объекты, возникающие в процессе счета, например, каких-либо
функционалов или физических полей. Пользователь – прикладной специалист - как
правило, по внешнему виду такого графика сразу может сказать, есть ли
нежелательные отклонения в ходе вычислений.
Для осуществления такого рода контроля были
реализованы средства (названные Подсистемой
динамической визуализации), позволяющие в заданные моменты счета (например,
после очередной итерации) выводить на экран визуальное представление
интересующего пользователя объекта.
2.1.
Архитектура
Основная часть информации, порождаемой модулями пакета
«РЕАКТОР», представляет собой массивы действительных чисел, записываемых в
Архив пакета. Обычно анализ этих данных возможен только после завершения
задачи.
Подсистема
динамической визуализации позволяет
сделать такой анализ оперативным и простым. Они позволяет без усилий следить за
ходом вычислений и обнаруживать нежелательные отклонения на ранней стадии
выполнения задачи.
Подсистема динамической визуализации реализованы в
клиент-серверной архитектуре, использующей протокол TCP/IP. Архитектура
этого инструмента изображена на следующем рисунке:
В требуемый момент модуль пакета обращается к
Подсистеме динамической визуализации с требованием визуализировать некоторый
массив данных. Это обращение имеет вид вызова подпрограммы визуализации с
указанием имени массива и некоторых дополнительных параметров.
Подпрограмма визуализации формирует файл, содержащий
элементы массива в том виде, который требуется графической системой. Затем
вызывается Клиента, которому посылается запрос на перерисовку графика,
используя новые данные. В свою очередь, Клиент связывается с Сервером и передает
ему команду перерисовки графика. Сервер и Клиент общаются по протоколу TCP.

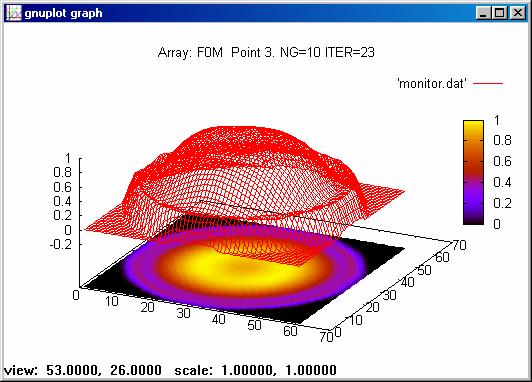

Сервер, получив команду, передает ее графической
программе GnuPlot, которая в свою очередь
отображает полученные данные в своем окне.
Такая, на первый взгляд несколько усложненная
архитектура, была выбрана в расчете на эксплуатацию Подсистемы динамической
визуализации в распределенной вычислительной среде, в которой модуль пакета
«РЕАКТОР» выполняется на удаленном вычислителе (например, на многопроцессорном
суперкомпьютере), а пользователь следит за выполнением модуля на своем
персональном компьютере. В этом общем случае часть Подсистемы динамической
визуализации (а именно – Клиент) будут функционировать на удаленном
вычислительном узле, а часть (Сервер и графическая система) – на локальной
машине пользователя.
Выбор графической системы GNUplot обусловлен тем обстоятельством, что она является
свободно распространяемым программным обеспечением.
2.2. Использование
Для того чтобы воспользоваться Подсистемой
динамической визуализации, необходимо выполнить следующие шаги:
·
вставить в нужных
местах программы модуля пакета вызовы подпрограммы визуализации и
скомпилировать программу;
·
перед запуском
задачи (модуля) запустить Сервер Подсистемы динамической визуализации (впрочем,
Сервер можно запустить и позже, во время счета);
·
во время
выполнения задачи можно управлять визуализацией с помощью Панели управления.
2.2.1. Подготовка программы
Интерфейс с Подсистемой динамической визуализации
реализован в виде библиотеки подпрограмм, позволяющей указывать имена массивов,
подлежащих визуализации и места в программе модуля, где необходимо их
визуализировать.
Вызов библиотечной подпрограммы имеет, например,
следующий формат:
CALL viewArray(point, info,
param1, param2, param3, ARRAY,J)
где
integer point
character(len=*) info
integer param1,param2,param3
double precision ARRAY(1)
integer J(1)
Целочисленный параметр point является идентификатором конкретной точки вызова
подпрограммы. Он позволяет управлять визуализацией во время счета задачи. С
помощью Панели управления (см. ниже) можно указать идентификатор тех вызовов
подпрограммы viewArray, которые должны «срабатывать». Если, например,
указать значение идентификатора, равное
3, то тогда во время счета задачи все вызовы подпрограммы viewArray, у
которых параметр point имеет значение 3, будут «срабатывать» и
визуализировать соответствующие массивы. А все остальные вызовы (у которых иное
значение параметра point) не будут
выполнять каких-либо действий.
Следующие четыре параметра (info, param1, param2 и param3)
предназначены для идентификации графика. Параметр info представляет собой текстовую строку длиной не более
100 символов, которая выдается в качестве заголовка графика.
Более точно, эта текстовая строка является неким аналогом
форматной строки языка Си. То есть, если в ней имеется фраза «%1», то при выдаче на экран (в окне
графика) она будет заменена значением целочисленного параметра param1.
Аналогично, фраза «%2» будет
заменена значением целочисленного параметра param2, а фраза «%3»
- значением целочисленного параметра param3.
Опишем более формально. Параметр info имеет
следующий формат:
«
. . . . %i1 . . . . %i2 . . . %i3 . . . . %iN . . . . #»
где i1, i2, i3, . . . , iN - числа в
диапазоне [1,3].
Каждое включение «%1» заменяется на значение параметра param1, «%2»
заменяется на значение параметра param2, «%3»
заменяется на значение параметра param3.
Такой способ формирования заголовка
графика достаточно удобен для того, чтобы указывать различную числовую
информацию, идентифицирующую конкретный график, например – номер группы, номер
итерации и т.п.
Важное замечание.
Обратите внимание, что строка,
являющаяся значением параметра info, заканчивается символом «#». Этот символ необходим
для корректной работы Подсистемы.
Параметр ARRAY указывает массив типа FLUX, который необходимо визуализировать.
Параметр J указывает массив типа LSTR, который необходим для правильной интерпретации
массива ARRAY.
Приведем пример вызова подпрограммы viewArray.
Например, вызов может иметь следующий вид:
CALL viewArray(3, 'Array: F0M Point 3. NG=%1 ITER=%2#', & NG,
ITINT, 0, F0M(1,1,NG), JPR)
Идентификатор этого вызова – 3. То есть этот вызов
будет «срабатывать», если указать с помощью Панели управления номер точки
визуализации, равный трем.
Строка, указанная параметром info, содержит включения %1 и %2, которые при выдаче
строки в качестве заголовка графика будет заменены значениями перемнных NG (номер группы) и ITINT (номер итерации) соответственно. Ниже, на скриншотах
окна графики, мы увидим, как выглядит эта строка.
Визуализируется вырезка массива FOM с помощью массива JPR.
Подпрограмма viewArray обрабатывает данные, находящиеся в указанных
массивах, формирует файл, содержащий эти данные в формате графической системы GNUplot, а затем с помощью программы Клиента обращается к
Серверу и передает ему данные для визуализации.
2.2.2. Запуск Сервера
Сервер является автономной программой, поэтому его
запуск можно сделать в любой момент: можно до запуска задачи, можно во время
счета, можно завершить его выполнение, а затем вновь запустить и т.д.
После запуска Сервера на экране компьютера
пользователя появляется Панель «Управление визуализацией»:
Управляющие элементы панели «Управление визуализацией»
предназначены для манипулирования представлением графика.
После того, как на Панели сделаны какие-либо установки
(например, в поле «точка визуализации» установлено значение 3, в поле «вид»
установлено значение «линии», а переключатель «нормирование» установлен в
положение «да»), необходимо нажать кнопку «применить».
После этого очередной график, соответствующий вызову подпрограммы viewArray с параметром point, равным 3, будет построен в соответствии с новыми
установками.
2.2.3. Управление визуализацией
Когда выполняемый модуль первый раз вызовет
подпрограмму viewArray, на экране появится два
«технических» окна, связанных с графической системой GNUplot. На них не следует обращать внимание, но и не следует
закрывать – просто уберите их с экрана (минимизируйте).
Затем появится окно с требуемым графиком, которое
далее будет обновляться по мере процесса счета задачи:
Изображение можно «развернуть» нужным ракурсом
(с помощью мышки и/или клавиш), изменить цвет (с помощью меню GNUplot, распоможенному в левом верхнем углу окна), можно
скопировать в буфер (клавиши Alt+PrintScrn).
Панель «Управление визуализацией» позволяет изменить
точку визуализации и изменить представление графика.
Точка визуализации изменяется с
помощью поля «точка визуализации». При выполнении модуля расчетного комплекса будут
“срабатывать” те и только те вызовы подпрограммы viewArray, параметр point
которых равен значению, указанному в поле «точка визуализации».
Остальные управляющие элементы панели «Управление
визуализацией» предназначены для манипулирования представлением графика.
Переключатель
«размерность». Этот переключатель
определяет: двух- или трехмерный график будет выводиться на экран.
Переключатель
«нормирование». При позиции «да»
этого переключателя значения выводимого на график массива нормируется в
диапазоне [0,1]. Такая нормировка позволяет избежать «дерганий» последовательно
выводимых графиков.
Поле
«частота точек». По умолчанию
значение этого поля «все», что означает – на график выводятся все точки,
соответствующие элементам массива. Если же график получился слишком «густой»,
то можно сделать его более «редким». Для этого установим в поле «частота точек»
иное значение. Например, если значение этого поля будет равно «4», то на график
будут выдаваться каждый четвертый элемент массива.
Поле «стиль
графика». По умолчанию значение этого
поля «точки». Если значение сменить на «линии», то получится график,
приведенный выше. Другие значения этого поля: «поверхность», «дно», «контур», «контур (дно)».
Мы не будем описывать все эти стили – проще и
нагляднее проверить их на практике. Ограничимся одним примером.
Так, после установки стиля “линии”, а потом стиля
“дно” очередной график будет иметь следующий вид:
2.2.4. Файл предустановок графической
системы
Каталог, в котором находится исполняемый файл Сервера
Подсистемы динамической визуализации, содержит также файл предустановок графической системы (monitor.plot). Этот файл
содержит команды графической системы GNUplot и
выполняется один раз при первом вызове подпрограммы viewArray.
В
настоящей версии файл предустановок содержит следующий набор команд:
set pointsize 0.5
set grid
Однако при необходимости в этой файл можно вставить
любые другие команды, устанавливающие необходимые режимы работы системы GNUplot.
В

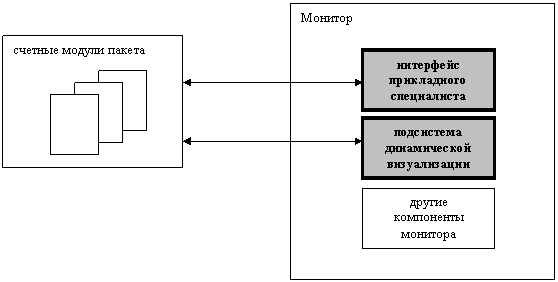

настоящем документе описаны два компонента Монитора, обслуживающего работу
пакета прикладных программ «РЕАКТОР»: Интерфейс
прикладного специалиста и Подсистема динамической визуализации.
Интерфейс является важной составляющей системы
управления любым расчетным комплексом.
От того, насколько интерфейс удобен той или иной категории пользователей
и от того, насколько полно отражены их требования, зависит эффективность работы
пользователей при решении прикладных задач.
Для пакета «РЕАКТОР» разработан пилотный вариант Интерфейса, ориентированного на пользователя
– прикладного специалиста. Визуальная организация Интерфейса обеспечивает
наглядное графическое представление структуры и состава пакета прикладных
программ. Интерфейс обладает следующими функциональными возможностями:
·
на этапе
подготовки запуска задачи обеспечивает возможность визуального определение
сценария прикладной задачи,
·
на этапе
выполнение задачи обеспечивает визуальный контроль процесса выполнения задачи,
·
на этапе анализа
результатов выполнения обеспечивает возможность просмотра выходных файлов
любого модуля задачи.
Время счета реальных задач может быть весьма велико:
многие сутки и даже недели. Поэтому возможность динамического контроля
промежуточных данных, возникающих в процессе счета, и, следовательно,
возможность «раннего обнаружения» неправильного хода вычислений может привести
к значительной экономии времени.
Для решения этой задачи разработана Подсистема динамической визуализации,
обеспечивающая оперативный анализ промежуточных данных, возникающих в процессе
работы с пакетом «РЕАКТОР».
Эта Подсистема позволяет в заданные моменты счета
(например, после очередной итерации) выводить на экран визуальное представление
интересующего пользователя объекта. Такая возможность позволяет без усилий
следить за ходом вычислений и обнаруживать нежелательные отклонения на ранней
стадии выполнения задачи.
Содержащиеся
в данном документе описание Интерфейса пользователя и Подсистемы динамической
визуализации могут служить Инструкцией для работы с этими компонентами Монитора
пакета «РЕАКТОР».
1. A.Voronkov, V.Arzhanov.
REACTOR – Program System for Neutron-Physical Calculations. Proc. International
Topical Meeting: Advances in Mathematics, Computations, and Reactor Physics,
USA, Vol5, April 28 – May 2, 1991.
