Контекстная визуализация пространственных данных

Аннотация

В данной работе рассматриваются методы оптимизации вычислительных свойств гибридных разностных схем. Применяется подход численно-визуального исследования, позволяющего модифицировать и изучить параметрические свойства разностной схемы с помощью визуального представления. Применяемый подход основан на многократном решении обратных задач с одновременным построением предельных поверхностей для весовых коэффициентов гибридной разностной схемы. Данный подход продемонстрирован на примере конкретной задачи моделирования сверхзвуковых ламинарных и турбулентных течений в дальнем следе.

Abstract

This paper presents the numerical-visual approach to hybrid finite-difference schemes design, optimization and verification. The proposed approach is based on multiple inverse problems solution and simultaneous construction of limitation surfaces for weight parameters of hybrid finite-difference scheme. Further analysis and transformation of these surfaces allow fast and effective optimization of hybrid finite-difference schemes properties. The way of practical application for this approach is considered for laminar and turbulent supersonic wake flow problem.

Версия статьи с цветными иллюстрациями размещена по адресу
http://www.keldysh.ru/pages/cgraph/publications/cgd_publ.htm

1. Введение.......................................................................................................... 4

2. Описание методического подхода для случая ............................. 7

3. Применение к ламинарным сверхзвуковым вязким течениям........................ 10

4. Введение модели турбулентности. Результаты расчетов для
турбулентного течения .................................................................................... 11

5. Обсуждение................................................................................................... 13

6. Заключение................................................................................................... 14

Список литературы.......................................................................................... 15

1. Введение

Данная работа является продолжением цикла работ по развитию концепций и методов научной визуализации для решения нестационарных вычислительных задач математической физики и построения и оптимизации применяемых для решения численных методов [3-10].

Развитие вычислительных средств, усложнение современных задач математического моделирования приводит к тому, что получить и понять научный результат становится возможным зачастую только с помощью совокупности методов и концептуальных подходов визуального представления численных данных. Эту совокупность методов и концептуальных подходов визуального представления численных полей, полученных в результате математического моделирования, называют научной визуализацией.

Проблемы, задачи и пути развития научной визуализации были подробно представлены в работах [1-10] на примере такого важного раздела математического моделирования как вычислительная аэрогазодинамика.

На современном этапе параллельно с развитием средств вычислительной техники и техническим прогрессом в области создания летательных аппаратов значительно усложнились задачи вычислительной аэрогазодинамики. Это , как правило, двумерные и трехмерные задачи, имеющие существенно нестационарный характер, обладающие сложной геометрией. Часто подобные задачи кроме численного решения чисто аэродинамических проблем предполагают моделирование иных физических процессов, например, горения. Также при современных вычислительных средствах особое значение получают алгоритмы решения обратных задач аэрогазодинамики, имеющих своей целью обычно оптимизацию тех или иных конструктивных параметров при рассмотрении задач обтекания летательных аппаратов или оптимизацию процессов в рабочих камерах и соплах двигательных установок. Эти задачи предъявляют совершенно новые требования к графическому представлению результатов расчетов , да и в целом к роли визуализации в задачах вычислительной аэродинамики. На этом этапе средства и методы визуального представления могут быть успешно применены не только к решению самих задач математического моделирования, но и к совершенствованию и оптимизации самих вычислительных методов, применяемых для численного решения задач.

В работах [8-10] содержатся описания методических подходв к изучению, конструированию и оптимизации разностных схем, применяющихся для решения конкретных задач вычислительной аэрогазодинамики, с помощью визуального представления параметров, определяющих аппроксимирующие и стабилизирующие свойства разностных схем. Рассматриваемые в [8-10] разностные схемы относятся к классу гибридных разностных схем.

Согласно [11], в простейшем случае гибридную схему можно записать как комбинацию GS1 + (1-G)S2, где G – коэффициент гибридности, S1 и S2 – разностные схемы, обладающие различными интересующими исследователя свойствами. Например, S1 – схема первого порядка точности, а S2 – второго порядка и т.п. Большинство применяемых для решения практических задач аэрогазодинамики являются гибридными. Согласно [11], к гибридным схемам относятся такие широко известные алгоритмы как FCT (flux corrected transport), различные типы TVD (total variation diminishing) разностных схем, схемы типа ENO (essentially non-oscillatory) и WENO (weighted essentially non-oscillatory) и многие другие. Подробное описание и классификация различных типов гибридных разностных схем приведена в [11]. Использование гибридных схем позволяет исследователю использовать наилучшие свойства разных схем. Одновременно необходимо иметь достаточно четкое представление о свойствах и ограничениях коэффициентов гибридности (весовых коэффициентов) для того, чтобы используемое свойство соответствовало физической модели рассматриваемой задачи.

В работах [8-10] рассматривают пример конкретной разностной гибридной схемы WW (with weights) , описанной в работах [8,12,13] и успешно применявшейся для решения широкого круга модельных и практических задач вычислительной аэрогазодинамики [14-16].

в применении к одномерному аналогу уравнений Навье-Стокса - уравнению Бюргерса

где - весовые коэффициенты; - шаг по времени и пространственной переменной, а разности обозначены как ; .

При выборе разностная схема (1.1) является линейной комбинацией схемы Крэнка-Никольсона, обладающей вторым порядком точности по времени и пространству, и схемы Лакса, обладающей существенной искусственной вязкостью. Выбирая добавочный член с искусственной вязкостью записывается в явном виде как . Разностная схема (1.1) представляет собой неявную безусловно устойчивую гибридную схему второго порядка по времени и пространству, обладающую искусственной вязкостью, позволяющей устранять нефизические осцилляции вблизи разрывов путем выбора весов. Достоинством в данном случае является то обстоятельство, что искусственной вязкостью можно управлять непосредственно путем выбора соответствующего значения весового коэффициента .

2. Описание методического подхода для случая .

Основные результаты, изложенные в данном разделе, получены и подробно описаны в предыдущих работах [8-10]. Для разработки и демонстрации методического подхода выбирается гибридная конечно-разностная схема (1.1) в применении к задаче математического моделирования участка течения в дальнем следе за телом.

В прямоугольной расчетной области рассматривается течение вязкого сжимаемого теплопроводного газа, описываемое полной системой нестационарных уравнений Навье-Стокса. На нижней границе задаются граничные условия симметрии. На выходных границах задаются «мягкие» граничные условия типа линейной экстраполяции. На входной границе задаются распределения газодинамических параметров, полученные из расчетов обтекания осесимметричного тела и участка следа за ним. Эти начальные распределения давления P и скорости U представлены на рис.1,2.

Основной целью было тщательное изучение свойств искусственной вязкости, заложенных в гибридной разностной схеме. Необходимо было на примере данного класса задач изучить, как управлять схемной вязкостью с помощью выбора весовых коэффициентов, какие существуют ограничения на значения весовых коэффициентов и т.д. Это необходимо в конечном итоге для четкого представления какая вязкость в конкретном расчете определяет численное решение: физическая вязкость математической модели или искусственная вязкость разностной схемы.

С этой целью исследовались свойства на примере задачи о течении в дальнем следе и частично определялись существующие для ограничения.

Данная задача решалась для широкого диапазона чисел Рейнольдса , но в данном разделе рассматривается предельный случай, тогда мы решаем систему невязких уравнений Эйлера. Подобный переход от решения уравнений Навье-Стокса к уравнениям Эйлера заложен в используемом для численного решения программном комплексе.

С целью анализа численного решения введем понятие «решения без осцилляций» следующим образом. Выберем решение для определенного значения где не возникает нефизических осцилляций, и проанализируем количество локальных экстремумов в счетной области, обозначив это количество как . Пусть - функционал, характеризующий количество локальных экстремумов в счетной области в зависимости от выбора веса и сеточного разбиения (при условии равномерного разбиения) по соответствующим направлениям и . Тогда задача формулируется так: определить при каких значениях для каждого набора сеточного разбиения

Иначе говоря, для каждого набора нужно решить обратную задачу, варьируя до тех пор, пока не будет выполнено условие (2.1).

Схема расчета выглядит следующим образом. При для каждого сеточного разбиения решается прямая задача моделирования течения в дальнем следе с помощью WW- схемы при некотором заданном начальном значении . В счетной области определяется значение - количество локальных экстремумов. Далее решается классическая обратная задача путем вариации до выполнения условия (2.1). Одновременно проводится в режиме online визуальное представление в виде поверхности .

Таким образом, в результате должна получиться поверхность предельных весовых коэффициентов. При выборе веса для каждого в численном решении возникают нефизические осцилляции, которые могут приводить к развалу решения.

Полученная в результате расчетов поверхность значений предельных весовых коэффициентов представлена на рис.3. Эти же данные представлены в виде изолиний на рис.4.

Анализируя вид данных, представленных на рис.3,4, естественно применить преобразование данных и представить их в виде . Вид поверхности после применения преобразования представлен на рис.5,6 в виде преобразованной предельной поверхности и изолиний соответственно.

Характер данных на рис. 5,6 свидетельствует о том, что для набора при условии выполняется соотношение . Следовательно, значения предельного веса , при котором не возникает нефизических осцилляций, может определяться как

Или учитывая что , , выражение (2.2) можно представить как

Следует заметить, что наиболее сильные отклонения от полученной зависимости наблюдаются, как показывает рис.6, в тех областях, где соотношение между размерами вычислительной ячейки наиболее велико, что определенным образом согласуется с результатами исследования [17]. Согласно [17] при резкой диспропорции, т.е. при резком возрастании или убывании шага по пространству в одном направлении, после некоторого предела численное решение разрушается.

3. Применение к ламинарным сверхзвуковым вязким течениям

Примененный подход и результаты, полученные с его помощью и описанные в предыдущем разделе для предельного случая ,естественно расширить и применить к ламинарным сверхзвуковым вязким течениям, где число служит одним из основных определяющих параметров задачи. Учитывая результаты, полученные для предельного случая, положим . В данной группе расчетов нас интересует поведение коэффициента в зависимости от изменения параметров и . Тогда, сохраняя введенное в предыдущем разделе понятие «решения без осцилляций», задача формулируется как определение при каких значениях для каждого набора сеточного разбиения выполняется

Схема расчета выглядит аналогично представленной в разделе 2. Для каждого набора решается прямая задача моделирования течения в дальнем следе с помощью WW- схемы при некотором заданном начальном значении . В счетной области определяется значение - количество локальных экстремумов. Далее решается классическая обратная задача путем вариации до выполнения условия (3.1). Одновременно проводится в режиме online визуальное представление в виде поверхности .

Таким образом, в результате должна получиться поверхность предельных весовых коэффициентов . Построенная поверхность обладает тем свойством, что для каждого набора значений при в численном решении возникают нефизические осцилляции, которые могут приводить к развалу решения.

Полученная в результате расчетов поверхность представлена на рис.7. Эти же данные представлены в виде изолиний на рис.8. Следует заметить, что по оси Y отмечены координаты после преобразования Y=lg. Данное преобразование применяется ко всем последующим рисункам.

Аналогично разделу 2, естественно применить преобразование данных, представленных на рис.7,8, и представить их в виде . Вид поверхности после применения преобразования представлен на рис.9,10 в виде преобразованной предельной поверхности и изолиний соответственно.

Данные на рис. .9,10 свидетельствуют о том, что для каждого набора значений при условии lg3.5 выполняется соотношение . Следовательно, значения предельного веса , при котором не возникает нефизических осцилляций, может определяться как

4. Введение модели турбулентности. Результаты расчетов для турбулентного течения

Построение предельной поверхности весовых коэффициентов для турбулентного течения на участке дальнего следа за телом проводится полностью аналогично разделу 3. Для моделирования турбулентного течения применяется полуэмпирическая модель Бондарева-Лисичко, описанная в [18]. Данная полуэмпирическая модель турбулентности хорошо зарекомендовала себя в практических приложениях к течениям подобного типа. В рамках данной модели для описания течения в турбулентном дальнем следе в системе уравнений Навье-Стокса вместо значения коэффициента вязкости для ламинарных течений используется полуэмпирическая зависимость для эффективного коэффициента вязкости , соответсвующего турбулентному течению типа струи или следа. В работе приведены соотношения для , которые учитывают общие свойства осредненного турбулентного движения и позволяют решать конкретные задачи:

Здесь - отношение скорости во внешнем потоке к скорости на оси;

Линейный размер, характеризующий толщину зоны смешения, определяется как , где в той точке, в которой , а в той точке, в которой .

Общая схема расчетов аналогична представленной в предыдущем разделе для ламинарных вязких течений. В результате расчетов получаем поверхность предельных весовых коэффициентов для турбулентного случая. Полученная в результате расчетов поверхность представлена на рис.11. Эти же данные представлены в виде изолиний на рис.12. Из рис.11,12 следует, что для случая турбулентного течения значение практически не зависит от числа .

Аналогично предыдущему разделу применяется преобразование данных, представленных на рис.11,12. Это преобразование выглядит каке . Вид поверхности после применения преобразования представлен на рис.13,14 в виде преобразованной предельной поверхности и изолиний соответственно.

Данные на рис. 13,14 свидетельствуют о том, что для каждого набора значений выполняется соотношение . Следовательно, значения предельного веса , при котором не возникает нефизических осцилляций, может определяться как

5. Обсуждение

Задача оптимизации и управления вычислительными свойствами гибридных конечно-разностных схем является как весьма актуальной и интересной с практической точки зрения, так и достаточно трудоемкой. Проводить многократное решение обратных задач с одновременным визуальным представлением результатов, подобно представленному в данной работе, достаточно затруднительно. Развитие вычислительных средств и появление возможности параллельных расчетов позволяют теперь проводить анализ вычислительных свойств конечно-разностных схем с применением подобного подхода.

Применение изложенного выше вычислительного подхода может быть полезно для определенных классов практических задач, особенно для проведения тех расчетов, которые используются в индустриальных проектах. Здесь можно выделить два основных направления дальнейшего развития применения подобного подхода.

1. Контроль, оптимизация и управление вычислительными свойствами применяемых конечно-разностных схем в зависимости от выбранных групп геометрических и физических параметров задачи.

2. В классах задач, где качественная картина решения обычно известна, как правило, вычислительные процессы необходимы для того, чтобы в первую очередь определить ключевые зависимости решения от различных определяющих параметров задачи: геометрических, физических, вычислительных. Применение данного подхода позволяет строить взаимозависимости ключевых параметров, визуально представлять их , и, таким образом, наиболее эффективно и точно работать с ними.

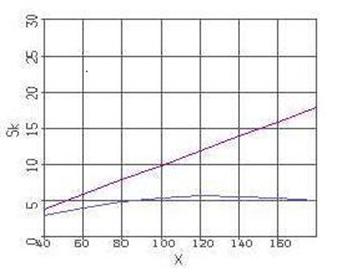

Следует заметить также, что полученные результаты имеют определенное отношение к дискуссии, продолжавшейся многие годы. Известно из экспериментов, что основные параметры турбулентных течений при развитой турбулентности слабо зависят от числа . Это порождало у многих исследователей намерение попытаться моделировать турбулентные течения в рамках модели Эйлера, дополненной различными граничными условиями. Подобные попытки зачастую давали численные результаты, сопоставимые с экспериментальными. Данное совпадение характерно для разностных схем с большой схемной вязкостью на недостаточно мелкой сетке. Соотношение необходимой искусственной вязкости для ламинарного и турбулентного случаев иллюстрирует рис.15, где представлены зависимости для ламинарного и турбулентного случая при фиксированном числе Рейнольдса .

6. Заключение

С помощью вышеизложенного способа можно быстро и эффективно анализировать аппроксимирующие свойства гибридных разностных схем, что важно для верификации результатов математического моделирования. В вышеизложенном конкретном случае он позволяет для любого набора определяющих параметров задачи (сеточные разбиения, определяющие физические параметры) определять ограничения для предельного весового коэффициента без дополнительных вычислений, пользуясь лишь свойствами визуально представленной поверхности и полученным с помощью ее преобразований аналитическими выражениями. Концептуальный подход к анализу свойств разностной схемы заключается в сочетании решения обратной задачи для каждого набора определяющих параметров с одновременным визуальным построением предельных весовых поверхностей. Данный подход имеет важное методическое значение, т.к. позволяет эффективно изучать и представлять свойства гибридных разностных схем в процессе их конструирования. Визуальное представление online позволяет резко ускорить процесс анализа численного решения. Реализация данного методического подхода показана на примере применения конкретной разностной схемы к конкретной задаче об участке дальнего следа за телом для невязких, а также вязких ламинарных и турбулентных сверхзвуковых течений.

Иллюстрации получены при помощи комплекса GeoGraph, разработанного под руководством В.Н.Кочина, которому автор выражает свою признательность.
