Численное моделирование динамики температурных полей на плоских мишенях при нестационарном интенсивном лазерном воздействии

( Numerical Simulation of Dynamics of Temperature Fields on Flat Targets under Non – stationary Intensive Laser Influence
Preprint, Inst. Appl. Math., the Russian Academy of Science)

Содержание

1. Введение.

2. Физико-математическая постановка задачи численного моделирования / вычислительного эксперимента нестационарных температурных полей при интенсивном лазерном воздействии на плоские мишени

3. Численная реализация математической модели

4. К сравнительному анализу пространственно-неоднородных и нестационарных температурных полей, получаемых при численном моделировании

4.1. О некоторых результатах численного и лабораторного моделирования оптико-теплофизических задач

4.2. О параметризации процесса лазерной абляции

5. О методиках физического моделирования и параметрах сравнительного анализа экспериментальных и расчетно-теоретических результатов

5.1. Нестационарные Т-поля

5.2. Динамика формы кратера на поверхности конденсированной мишени и массового расхода

5.3. Об экспериментальном определении спектрально-энергетических порогов фазовых переходов и динамики волн испарения и ионизации

6. Литература

1. Введение

В настоящее время для решения актуальных задач лучевого воздействия в физике и технологии концентрированных потоков энергии активно разрабатываются и исследуются радиационно-газодинамические установки высокой плотности мощности (лазерные абляционные инжекторы и ускорители газово-плазменных потоков, плазменно-оптические конверторы когерентного излучения в коротковолновое широкополосное излучение и электрический ток, генераторы сверхсильных магнитных полей и др. системы) [1, 2]. Применяемый здесь ряд традиционных матриалов и материалов со специальными оптическими и теплофизическими свойствами [3, 4] находится в условиях интенсивных лучевых, ударно-волновых и тепловых нагрузок, поэтому изучение динамики температурных полей в зоне воздействия многофакторных радиационно-газодинамических, оптико-теплофизических процессов является необходимым не только для количественного описания лазерно-индуцированных фазовых переходов «твердое тело – газ – плазма», но и для управляемой модификации транспортных (переносных) свойств конденсированных сред (и конструкционных материалов) в поле лазерного излучения при осуществлении всех циклов разработок и инженерной оптимизации лучевых энергогенерирующих и энергопреобразующих систем и установок, контроля в режиме реального времени их деградационных параметров. Несмотря на активную генерацию баз и банков данных тепло-оптических характеристик чистых металлов, оксидов, впервые синтезируемых M-Д-П-структур и композитов – объем надежных результатов численного моделирования и экспериментальных данных (в т.ч. и данных по динамике температурных 3D полей) крайне ограничен даже для узких спектрально-энергетических диапазонов лучевого воздействия. Отметим, что и для относительно хорошо изученных материалов результаты исследований 3D температурных полей и сопряженных с ними масс-расходных характеристик облучаемых мишеней, спектрально-энергетических порогов плавления, испарения и ионизации, полученные различными теоретическими и экспериментальными группами, значительно отличаются, поэтому создание вычислительных инструментов экспресс-анализа даже в простой математической постановке и количественной характеризации температурных полей в пространственно-переменных и нестационарных условиях лазерного воздействия представляют несомненный практический интерес для минимизации экспериментальных и НИОКР затрат.

2. Физико-математическая постановка задачи моделирования нестационарных температурных полей при интенсивном лазерном воздействии на плоские мишени

Рассмотрим конденсированную мишень в виде круглой пластины радиусом , толщиной , плотностью материала , удельной теплоёмкостью , коэффициентом теплопроводности материала  и начальной температурой . Обе стороны пластины и боковая поверхность охлаждаются средой с температурой , теплообмен характеризует коэффициент теплообмена . В момент времени  на одну из поверхностей начинает действовать тепловой поток от подвижного концентрированного источника энергии – лазерного пучка, который осуществляет трансляционное перемещение с заданной скоростью по некоторой траектории (рис. 1). Следующие соотношения определяют закон перемещения центра источника в полярной системе координат, начало которой совпадает с центром обрабатываемой поверхности:

В подвижной системе координат, жёстко связанной с центром лазерного пучка, тепловой поток имеет осесимметричное распределение плотности, определяемое зависимостью , где  – расстояние от оси симметрии, – время.

Введём цилиндрическую систему координат, за начало отсчёта примем центр той поверхности пластины, на которую осуществляется лазерное воздействие. Координата  определяет расстояние от оси, перпендикулярной плоскости пластины,  – координата, направленная вдоль оси, перпендикулярной пластине, отсчитываемая от поверхности воздействия пучка.

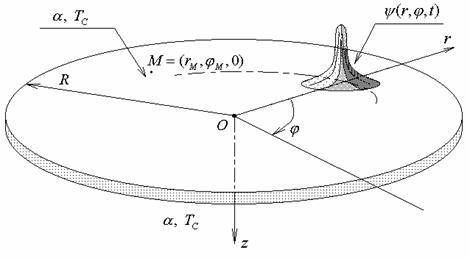

Рис. 1. Круглая пластина, подверженная тепловому воздействию подвижным источником энерговыделения

Плотность материала , удельная теплоёмкость , коэффициент теплопроводности  и плотность внутренней энергии  изменяются скачкообразно при переходе через границы фазовых переходов. Этот факт необходимо учитывать при определении зависимостей теплофизических параметров, в том числе при определении зависимости объёмной теплоёмкости , которая должна учитывать удельную теплоту плавления  и удельную теплоту парообразования материала . Коэффициент теплообмена  положим постоянной величиной, остальные теплофизические параметры зависят от координат r, , z точки пластины и от температуры  в этой точке.

Требуется найти нестационарное температурное распределение в пластине при заданных начальных и граничных условиях, а также распределение плотности внутренней энергии . При этом необходимо учесть, что

Дадим математическую постановку задачи. В цилиндрической системе координат трёхмерное нестационарное температурное поле  в пластине описывают дифференциальное уравнение теплопроводности, начальное и граничные условия:

 (1)

                                                  (2)

                                       (3)

                                      (4)

                                        (5)

                                                 (6)

                       (7)

                                    (8)

Функция источника  в уравнении (1) учитывает поглощение излучения твёрдым материалом пластины, возникающее из-за лазерного воздействия, и описывается законом Ламберта-Бэра

,

где  – коэффициент отражения; – коэффициент поглощения. Отметим, что в граничном условии (4) отсутствует слагаемое , поскольку влияние теплового потока учтено в зависимости для функции источника .

Функция  описывает зависимость плотности теплового потока от времени и координат точки нагреваемой поверхности. Поскольку в подвижной системе координат, связанной с центром источника нагрева, тепловой поток имеет осесимметричное распределение плотности, то для функции  верны следующие соотношения:

При численном моделировании далее мы будем использовать однородную модель [17], в которой не выделяются специально границы фазовых переходов. Для описания используется модель со сглаженными теплофизическими характеристиками. Принцип учёта влияния фазовых переходов подробно рассмотрим на примере перехода через температуру плавления. Учёт перехода через температуру кипения осуществляется аналогичным образом. Все зависимости теплофизических параметров от  будем рассматривать в некоторой окрестности температуры плавления , то есть на отрезке .

Скачок  при переходе через пороговое значение температуры кипения будем учитывать линейной зависимостью в следующем виде (рис. 2)

здесь  – значение коэффициента теплопроводности материала до плавления, – после плавления.

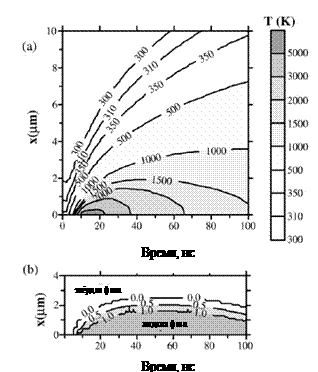

На рис. 2, 3 представлены графики зависимостей  и  для алюминия. Температура плавления алюминия  К.

Зависимость объёмной теплоёмкости в окрестности температуры плавления представим в виде кусочно-линейной функции, которая представляет собой на отрезке  трапецию, площадь под которой равна величине удельной теплоты плавления  (рис. 3). Обозначим значение объёмной теплоёмкости до плавления через , удельную теплоёмкость жидкого расплава металла - . Также введём следующие величины: коэффициент , равный отношению длины верхнего основания трапеции к длине нижнего;

;

при

при

С использованием введённых обозначений объёмную теплоёмкость на  можно представить в виде

Интегрирование функции  на рассматриваемом отрезке даёт нам функцию плотности внутренней энергии:

Здесь , , ,

3. Численная реализация математической модели

Для численного решения задачи (1) – (8) воспользуемся интегро-интерполяционным методом [16, 17] для построения консервативной разностной схемы. Введём в области  равномерную пространственную сетку с шагами ,  и , где ,, – число точек разбиения по осям ,  и  соответственно (рис. 4). Заметим, что по угловой координате сетка имеет следующий вид:

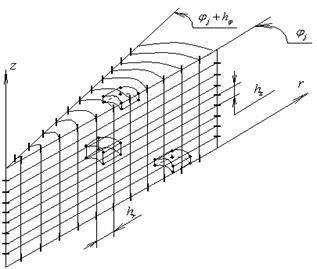

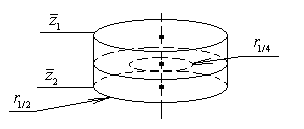

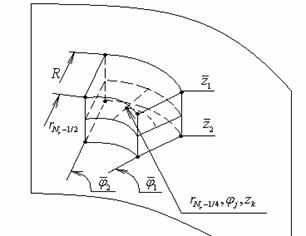

Центры граней рассматриваемой сетки разбивают пластину на множество элементарных объёмов, часть которых примыкает к верхней, нижней и боковой поверхностям пластины. Такие элементы будем называть внешними. Если же элементы разбиения не примыкают к поверхности пластины, то будем называть их внутренними. Для построения консервативной разностной схемы необходимо проинтегрировать обе части дифференциального уравнения теплопроводности (1) по этим элементарным объёмам, учитывая граничные условия (3) – (8).

На временном интервале введём равномерную сетку с шагом . Сначала проведём интегрирование по внутренним элементам разбиения (рис. 5). Будем использовать следующие обозначения: , , , , , , , , , , , , . Тогда объём внутренних элементов

.

Удельную теплоёмкость  в узле с координатами  в момент времени  (на s-м временном слое) будем обозначать . Аналогичную величину на предыдущем временном слое  будем обозначать . Такие же обозначения используем и для других величин.

1. Рассмотрим множество  всех внутренних точек пластины для момента времени . Интегрируем обе части уравнения (1) по внутренним элементам , , , . Получим

    (9)

Интегралы по объему ячейки в правой части (9) преобразуются в поверхностные. После подстановки пределов интегрирования, замены неизвестной функции  сеточной , замены обычных производных разностными и деления обеих частей полученного равенства на  получим разностные уравнения

    (10)

Уравнения дополнительно преобразованы, приведены подобные члены. Эти преобразования возможны благодаря накладываемым на функцию температуры и её производную условий непрерывности и ограниченности на множестве  [15]. Учитывая зависимость для плотности внутренней энергии , получаем:

                          (11)

Совершенно аналогичные (11) равенства справедливы и для остальных точек сетки. Поэтому далее они не выписываются.

Заметим, что в силу условия (7) верны соотношения:

2. Рассмотрим элементы разбиения , которые примыкают к поверхности  пластины, не имеющие общие точки с её боковой поверхностью (рис. 6). Объём этого элемента

Проинтегрировав обе части уравнения (1) по элементам  и выполнив изложенные выше действия, получаем следующие разностные уравнения:

  (12)

При вычислении потока тепла через границу учтено условие (4).

3. Рассмотрим элементы разбиения , которые примыкают к поверхности  пластины и не имеют общих точек с её боковой поверхностью (рис. 7). Объём этих элементов

.

При интегрировании уравнения (1) по элементам  учтём граничное условие (3). В результате получим следующие разностные уравнения:

    (13)

4. Рассмотрим элементы разбиения , которые примыкают к боковой поверхности , не имеющие общие точки с поверхностями  и  пластины (рис. 8). Объём таких элементов

.

Выполнив те же, что и ранее, действия с учетом граничного условия (5), получим следующие разностные уравнения:

  (14)

5. Рассмотрим элементы разбиения , которые примыкают одновременно к боковой поверхности  и к поверхности  пластины (рис. 9). Объём таких элементов

.

Интегрирование уравнения (1) с учетом граничных условий (5), (4) приводит к следующим разностным уравнениям:

    (15)

6. Рассмотрим элементы разбиения , которые примыкают одновременно к боковой поверхности  и к поверхности  пластины (рис. 10). Объём таких элементов

.

Интегрирование уравнения (1) по элементам  с учетом граничных условий (5) и (3) приводит к разностным уравнениям:

   (16)

7. Рассмотрим внутренние элементы разбиения , ось симметрии которых совпадает с осью пластины (рис. 11). Объём таких элементов

.

При этом узлы сетки на оси  тождественны для всех значений аргумента :

.

Интегрирование уравнения (1) с учетом граничного условия (6) и условия (8) приводит к следующим разностным уравнениям:

     (17)

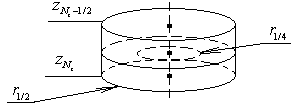

8. Рассмотрим внешний элемент разбиения , примыкающий к поверхности , ось симметрии которого совпадает с осью пластины (рис. 12). Объём этого элемента

.

Интегрирование обеих частей уравнения (1) по элементу  с учетом граничных условий (4, 6) и условия (8) приводит к следующему разностному уравнению:

         (18)

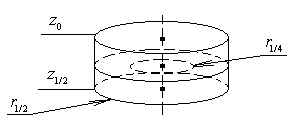

9. Рассмотрим внешний элемент разбиения , примыкающий к поверхности , ось симметрии которого совпадает с осью пластины (рис. 13). Объём этого элемента

.

Интегрирование уравнения (1) с учетом граничных условий (3, 6) и условия (8) приводит к следующему разностному уравнению:

         (19)

Разностные соотношения (10) – (19) представляют собой систему

                                                            (20)

Система (20) состоит из  уравнений с  неизвестными. Число  определяется формулой

                                        (21)

Вектор неизвестных  представляет собой вектор значений сеточных функций  и  в узлах сетки. Соответствие между некоторым узлом сетки с координатами  и индексом  элемента  вектора , соответствующего значению функции температуры и функции плотности внутренней энергии в данном узле, определяются соответственно по формулам:

где

При такой нумерации узлы сетки на оси симметрии пластины (), тождественны для всех значений переменной .

Вследствие того, что в разностные соотношения входит нелинейная функция плотности внутренней энергии , система уравнений (20) является нелинейной. Для численного решения систем нелинейных уравнений можно использовать метод Ньютона. Для того, чтобы им воспользоваться, требуется составить матрицу Якоби для системы (20) – матрицу частных производных по всем переменным. Матрица Якоби имеет размерность , где  определяется по формуле (21), и является сильно разреженной, что позволяет применять специально разработанные численные алгоритмы для решения подобных систем уравнений. Одним из применяемых методов численного решения СЛАУ является метод LU-разложения матрицы системы. На основе представленной математической модели в дальнейших публикациях планируется представить результаты численного исследования для конкретного материала пластины.

4. К сравнительному анализу пространственно-неоднородных и нестационарных температурных полей, получаемых при численном моделировании

4.1. О некоторых результатах численного и лабораторного моделирования оптико-теплофизических задач

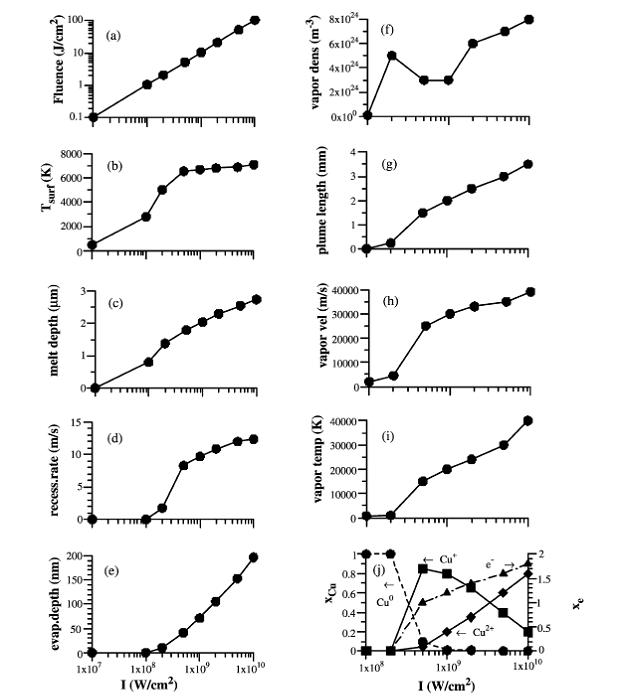

В литературе известны описания множества моделей лазерной абляции для различных спектрально-энергетических режимов лазерного воздействия: УФ-ИК область спектра, плотности мощности излучения 10⁴ – 10¹³ Вт/см², длительности импульса от нескольких фемто- до сотен микросекунд, различных давлений и химических составов среды, окружающей зону воздействия; материалов мишени: металлы, керамики, полимеры, жидкости, биологические ткани. Большая часть моделей базируется на тепловых процессах: нагрев с последующим плавлением и испарением. Они описывают взаимодействия излучения с веществом на макроуровне, т.е. через уравнение теплопроводности. Такой подход наиболее адекватен при рассмотрении взаимодействия наносекундных (и длиннее) импульсов с металлами, когда вся энергия излучения мгновенно преобразуется в тепло.

При длительности импульса, сопоставимой или меньше времени релаксации (для металлов порядка 10^-13 с), необходимо учитывать неравновесные процессы, что приводит к значительному усложнению модели, в том числе к двухтемпературности – отдельному рассмотрению электронной и атомной температур. Если же рассматриваемым веществом является, например, полимер, то, кроме особенностей поведения вещества при нагреве, в коротковолновой области спектра значительную роль начинают играть фотохимические процессы, что также значительно затрудняет моделирование.

Рассмотрение процессов только в теле мишени при длительностях воздействия более 10^-9 с имеет тот существенный недостаток, что не рассматривается формирование облака испаренного вещества, которое не только может поглотить часть энергии поступающего импульса, но и оказывает обратное влияние на мишень (рис. 14).

Среди всего многообразия численных моделей чаще всего внимание уделяется моделированию процессов в паро-плазменном образовании, появляющемся в результате воздействия на мишень лазерного излучения, при этом распределение температур в мишени, если и моделируется, то или одномерно (вглубь), или точечно (центральная точка на поверхности мишени, где температура максимальна). То же относится и к эксперименту. Для рассмотрения процессов в облаке испаренного вещества существует множество моделей, в то время как процессы в теле мишени в подавляющем большинстве случаев описываются упомянутым выше уравнением теплопроводности.

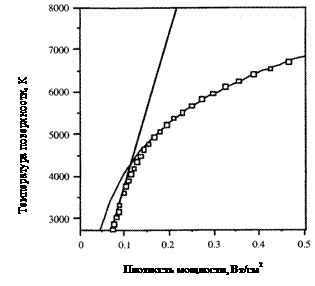

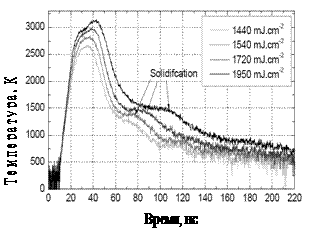

В рассматриваемой задаче определяющим параметром является температура. Точнее, её распределение на поверхности и в глубине мишени (рис. 15, 16) и зависимость этого распределения от параметров воздействия. На рис. 15 представлены результаты эксперимента, на рис. 17 – численного моделирования.

Однако экспериментально определить температуру как на поверхности, так и в глубине мишени довольно сложно, а определить динамику температурных полей с хорошим пространственным и временным разрешением практически невозможно. Поэтому кроме возможности определения зависимостей интересующих параметров без проведения сложных и дорогостоящих экспериментов, численное моделирование может служить источником данных, получение которых при наблюдении процесса затруднено или невозможно (рис. 18 – 19).

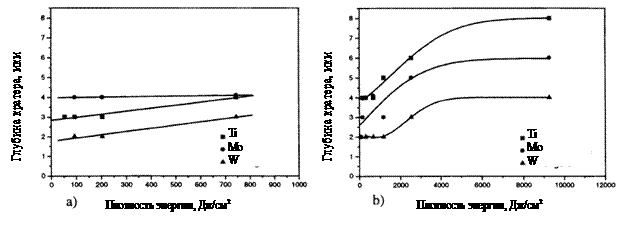

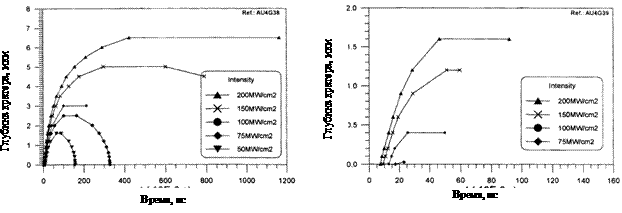

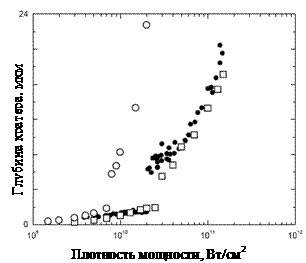

Чаще всего при рассмотрении взаимодействия излучения с поверхностью мишени определяют глубину, реже форму, кратера (рис. 20), в том числе ее изменение во времени (рис. 21) и в зависимости от параметров воздействия (рис. 22 – 24). Таким образом, этот параметр является наиболее простым для сравнения экспериментальных и расчетных данных по модификации поверхности в результате ее облучения (рис. 25 – 28).

Создание модели, описывающей взаимосвязь всех факторов, влияющих на результат взаимодействия излучения с веществом, представляется мало реальным. Простые модели, позволяющие быстро получать результаты, хотя бы и с невысокой точностью, в широком диапазоне параметров и условий воздействия, могут оказаться более востребованными, чем высокозатратные и высокоточные, но узкоспециализированные пакеты. Такие близкие к качественным расчётные данные могли бы позволить при сопоставлении с результатами экспериментов получать представление о ходе процессов по недоступным для диагностической техники параметрам значительно быстрее, чем длительные вычисления при подробном моделировании.

4.2. О параметризации процесса лазерной абляции

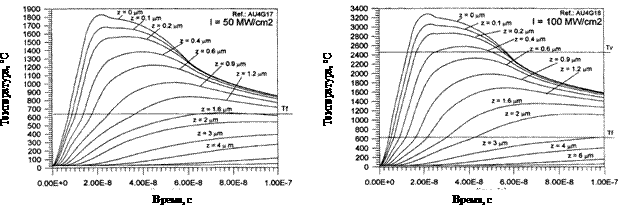

Динамика температурных полей на поверхности и в теле мишени определяется множеством параметров, наиболее значимые из которых: длительность импульса воздействия (табл. 1); длина волны излучения, определяющая характер воздействия, оказываемого излучением на мишень; количество поглощенной энергии; теплопроводность материала мишени; состояние мишени к моменту начала воздействия; условия окружающей среды. Далее рассмотрим эти параметры подробнее.

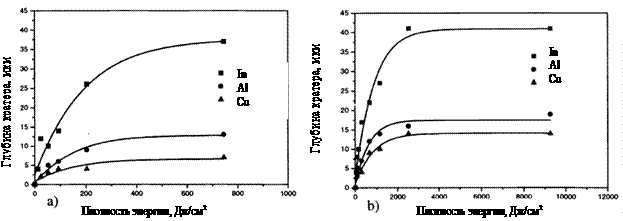

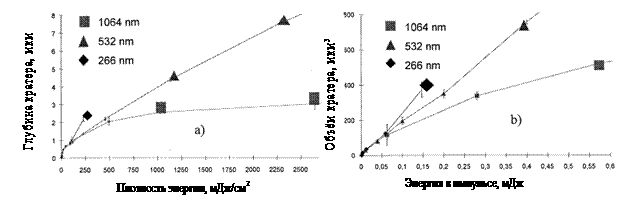

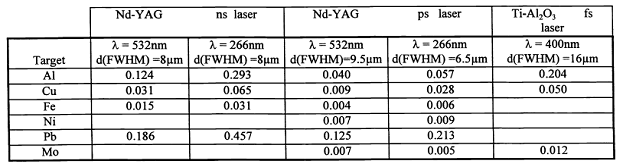

Табл. 1. Удельный объем кратера на поверхности мишени (10⁸ мкм³/Дж), определенный для ряда веществ при различных условиях воздействия импульсов с энергией 60 мкДж [6].

Длительность импульса воздействия определяет механизм нагрева мишени. При длительностях импульса, превышающих время релаксации, можно считать, что поглощенная энергия излучения мгновенно преобразуется в тепло, если же длительность импульса меньше времени релаксации или близка к нему, необходимо рассматривать более сложные неравновесные процессы. Кроме того, при длительностях импульса свыше 10^-9 с часть излучения может быть экранирована пароплазменным образованием у поверхности мишени. При больших энергиях и длительностях воздействия необходимо также рассматривать вклад излучения этого образования в нагрев мишени.

Под характером воздействия подразумевается, приводит ли облучение мишени только к ее нагреву, инициируются ли вдобавок к нагреву фотохимические реакции или фотохимические процессы преобладают над тепловыми.

Количество поглощенной энергии определяется:

- коэффициентом поглощения сред на пути от источника воздействия до поверхности мишени;

- коэффициентом отражения поверхности мишени, зависящим от угла падения и длины волны излучения, шероховатости и температуры поверхности мишени;

- линейным коэффициентом поглощения, зависящим от угла падения и длины волны излучения, температуры мишени, наличия включений.

Под состоянием мишени к моменту начала воздействия подразумевается распределение температуры, модификация (упрочнение, наличие сажи, глубоких кратеров) поверхности, наличие неоднородностей (включений, пузырьков, трещин) в теле мишени. Эти факторы, точнее их изменение, становятся особенно актуальны при многократном воздействии.

Условия окружающей среды – ее химический состав и давление – оказывают значительное влияние как на процесс испарения с поверхности облучаемой мишени, так и на формирование экранирующего мишень паро-плазменного образования (рис. 29).

5. О методиках физического моделирования и параметрах сравнительного анализа экспериментальных и расчетно-теоретических результатов

5.1. Нестационарные Т-поля

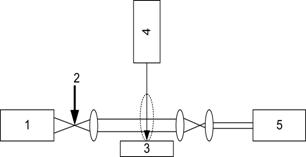

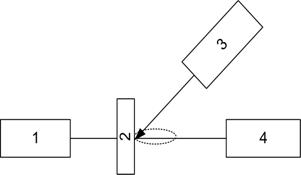

Для диагностики нестационарных температурных полей используются как контактные, так и бесконтактные методы. Преимуществом контактных методов является возможность измерения температуры не только на поверхности, но и в глубине мишени. Недостаток же их в инертности и неудобстве монтажа в большом количестве в мишень.

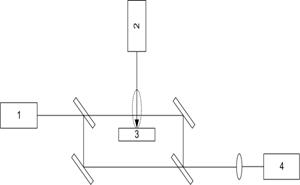

Бесконтактные методы измерения температурных полей основаны на законах Планка и Вина, когда анализируется спектр, переизлучаемый поверхностью конденсированной мишени; на использовании зондирующего излучения с последующим анализом рассеянного излучения или спектрального коэффициента отражения (рис. 30), если известна его температурная зависимость [2]. Недостатками бесконтактных методов является их аппаратурная сложность, возможность получения распределения температуры только на поверхности мишени. К преимуществам относятся высокое временное и пространственное разрешение, возможность получения динамики фазовых превращений при использовании зондирующего излучения.

Так, в [2] температура поверхности измерялась при помощи (HgCdTe)-детекторов ИК-излучения. Для определения температуры в малых областях использовалась система металлических фокусирующих зеркал. Для интерпретации сигнала, полученного в ходе эксперимента, предварительно проводилась калибровка сигнала от фотодетектора путем нагревания каждого образца до фиксированных температур. Кроме температуры на поверхности, при помощи данного метода измерялась теплопроводность, определялись порог плавления и длительность процесса плавления.

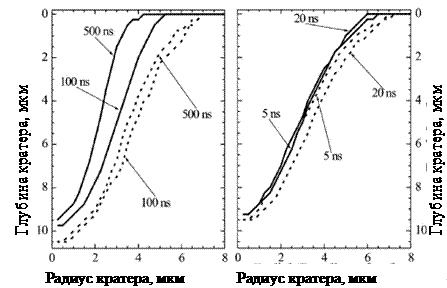

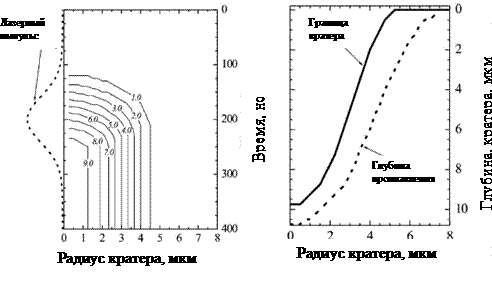

5.2. Динамика формы кратера на поверхности конденсированной мишени и массового расхода

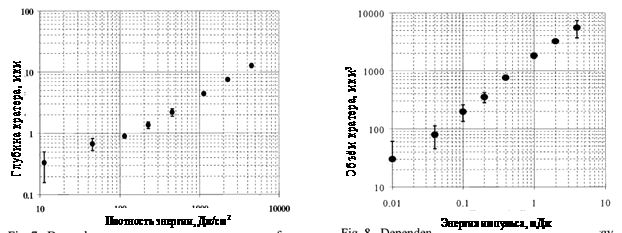

Для определения глубины и формы кратера используются контактные и оптические профилометры, последние, как и интерферометрия поверхности, позволяют регистрировать и динамику кратера in-situ. Разрешающая способность доступных контактных профилометров меньше 10^-9 м . Оптические профилометры позволяют исследовать поверхность с точностью менее 10-10 м и временным разрешением, определяемым ПЗС-камерой и размером регистрируемой зоны, до 10-7 с. Результаты измерении позволяют получить, в том числе, объем испаренного вещества, что, однако, не является корректным, поскольку часть его оседает на поверхности мишени и является одной из причин образования так называемых брустверов по краям кратера (рис. 20). Использование профилометров ограничивается отношением глубины кратера к его диаметру, при больших значениях которого снижается точность измерений или они становятся вовсе невозможны.

Наиболее удобным способом измерения глубины кратера является просвечивание тонких мишеней потоком высокоэнергетичных квантов (в области мягкого рентгена) [12]. Вынос вещества мишени уменьшает оптическую толщину в зоне воздействия, и детектор, расположенный за мишенью, регистрирует более интенсивный сигнал, чем вне зоны воздействия (рис. 31). В этом случае возможна регистрация как глубины, так и характерного диаметра кратера с высоким временным разрешением.

Измерение формы кратера методами поверхностной интерферометрии основано на анализе изменений в распределении фаз и амплитуд, возникающих в отраженном от поверхности потоке в результате ее модификации лазерным излучением. Точность таких методов по пространству сопоставима с длиной волны зондирующего излучения, а по времени – определяется используемой для регистрации камерой.

При определении массового расхода с поверхности конденсированной мишени прямыми измерениями обычно удается получить только интегральную величину изменения массы путем взвешивания мишени или пластины-ловушки до и после воздействия; иногда применяют кварцевые кристаллические детекторы, используемые для контроля толщины напыляемых пленок. Однако такой подход не учитывает обратного потока частиц и тяжелых капель, масса которых может достигать 25% испаренного вещества [9]. В зависимости от параметров воздействия и облучаемого вещества массовый расход сильно изменяется, но для большинства случаев лазерного воздействия в умеренном диапазоне (10-100 мДж, 1-100 нс) не превосходит 10 мкг/импульс, а чаще всего меньше 1 мкг/импульс [13]. Измерение столь малых величин может привести к значительным погрешностям или вынудит усреднять расход, полученный для нескольких импульсов, пренебрегая возникающими эффектами, выражающимися в уменьшении массового расхода с ростом числа импульсов [11, 14], вызванном механической и оптической модификацией поверхности, газодинамическом запирании канала кратера, или появлении эффектов накопления при высокой частоте следования импульсов лазерного излучения, наиболее выраженным из которых является экранировка поверхности мишени плазменным образованием.

Временная динамика массового расхода может быть определена косвенными измерениями – глубины кратера, плотности паров у поверхности, энергии ударной волны [4], массового и эмиссионного спектра.

Измерения массового расхода с поверхности мишени по косвенным данным – энергии ударной волны и масс-спектральным интенсивностям – основываются на том, что эти показатели пропорциональны количеству испаренного вещества. При таком подходе сначала проводят тарировку на основании прямых изменений массового расхода, а затем используют полученные данные для экстраполяции, основываясь на измерении только энергии ударной волны или масс-спектра. Такие методы хоть и не очень точны, но удобны для экспресс-анализа.

Отдельная  группа методов определения массового расхода с поверхности мишени основана на оптической диагностике облака испаренного вещества и заключается в определении концентрации нейтральных частиц, ионов и электронов с использованием фотографии: теневые, шлиреновские, абсорбционные и интерференционные снимки (рис. 32 – 33). Общим для этих методик является анализ оптической плотности среды облака испаренного с поверхности мишени материала в разных его участках с последующей интерпретацией полученных данных для получения распределения концентрации частиц.

И, наконец, концентрация электронов и электронная температура в облаке могут быть определены в результате анализа эмиссионных спектров. Электронная температура пропорциональна ширине спектральной линии, определенной по полувысоте, а концентрация электронов – площади под кривой контура линии с учетом центральной длины волны.

5.3. Об экспериментальном определении спектрально-энергетических порогов фазовых переходов и динамики волн испарения и ионизации

В качестве параметров, определяющих характеристики и динамику взаимодействия излучения с веществом на разных режимах воздействия, рассматриваются различные пороговые значения плотности мощности (плотности энергии) излучения. Это могут быть пороги плавления, испарения, ионизации, фотодекомпозиции. При превышении пороговых значений режим взаимодействия излучения с веществом изменяется. С одной стороны, пороговые значения удобны для экспериментального определения и сравнения с полученными в результате численного моделирования данными по признаку наличия или отсутствия явления, с другой – конкретные значения очень сильно зависят от условий воздействия, причем не только от спектрально-энергетических характеристик излучения. В связи с этим уместно говорить не о спектрально-энергетических порогах для вещества вообще, а о порогах конкретно при данных условиях воздействия. В работах множества авторов исследовался порог абляции; их результаты продемонстрировали, что пороговые значения зависят и от таких второстепенных параметров как размер пятна фокусировки, модовой структуры лазерного пучка, поляризации излучения и др., а также отличаются для одноименных материалов разных производителей.

Волны испарения и ионизации существенно влияют на поглощение лазерного излучения до мишени. Инструментом для определения их динамики служат соответственно теневая и интерференционная фотография с разрешением по времени. Кроме того, исследование распространения волн ионизации возможно при помощи электрических (лэнгмюровских) зондов, что значительно проще, чем интерференционная фотография, и при проведении эксперимента, и при последующей обработке данных. Для получения данных о концентрации электронов на основе интерференционных снимков анализируется частота чередования светлых и темных полос; с помощью зонда получают значения электронного или ионного токов.
