Клиентская программа управления потоковыми данными

( Client software for streaming media editing
Preprint, Inst. Appl. Math., the Russian Academy of Science)

          1. Введение.

Разработанное на настоящий момент в мире  программное обеспечение поддерживает потоковую  трансляцию видео и аудио информации в достаточно высоком качестве, но оно не обеспечивает должного уровня удаленного манипулирования передаваемыми данными, в  частности, возможности осуществлять полнофункциональное виртуальное редактирование  видео и аудио информации,  размещенной на удаленных  видеосерверах, создавая таким образом свои собственные потоковые видеопоследовательности.

На протяжении последних лет авторами настоящей работы была разработана  новая информационная  технология  управления видео и аудио потоками, транслируемыми различными территориально разнесенными серверами,  которая позволяет  интегрировать такие потоки  в рамках единой инфраструктуры (1),(2),(3),(4). Эта технология позволяет  дистанционно модифицировать потоковые данные (например, вырезать части  видеофайла), объединять различные потоки и их фрагменты, вставлять в поток как новые  видео или аудио данные (в том числе, транслируемые из разных источников), так и графическую или текстовую  информацию. При этом управление потоками является «виртуальным», то есть не требуется  какая-либо модификация или реальная разгрузка видео и аудио файлов, хранящихся на распределенных серверах. Созданные в результате виртуальные потоки данных с точки зрения пользователя  ничем не отличаются от исходных потоков видео и аудио данных. Эти потоки представлены в виде структур перекрестных ссылок, определяющих связи и временные соотношения между исходными и виртуальными потоками и их фрагментами. В принципе, кроме временных соотношений, структуры ссылок могут содержать и другие данные, в частности, информацию о координатах места записи видео или аудио информации, которая может быть автоматически  получена с помощью устройства  глобального позиционирования. Такой подход позволит, например, более широко  использовать видеоданные в геоинформационных системах. Структуры ссылок используются для динамической генерации управляющих команд, обеспечивая тем самым соответствующее дистанционное управление видео и аудио потоками. Управляющие команды представляются на языке SMIL отображая действия пользователя, который осуществлял  удаленное редактирование видео и аудио потоков, задавая  информацию о начальных и конечных тайм-кодах выбранных  фрагментов и их последовательность. Тот факт, что в SMIL-файлах задается  последовательность фрагментов потоков, позволяет не только осуществлять полнофункциональное виртуальное редактирование, но и, например, передавать аудио или видео потоки в зашифрованном виде. В этом случае только пользователи, которые имеют  соответствующий SMIL-файл, являющийся ключом, могут использовать зашифрованный поток.  Программная модель, построенная на базе такого подхода (для аудио потоков), была реализована в рамках проводимых работ, и анализ результатов испытаний показал, что такой метод шифрования является эффективным.

Разработанный  метод обработки потоковой видео и аудио информации, транслируемой с серверов, находящихся в различных доменах телекоммуникационной сети, позволяет интегрировать такие данные в рамках единой инфраструктуры.  Имеется два варианта реализации предлагаемой методологии (каждая из них имеет свои преимущества в своем классе прикладных задач). Первая постановка предполагает размещение программных средств  на одном управляющем сервере,  не устанавливая  никаких  дополнительных программ на клиентских компьютерах (соответствующий программный комплекс полностью реализован и функционирует на нескольких серверах под управлением различных операционных систем). Вторая постановка – когда, наоборот, управляющий сервер отсутствует, и на клиентском  компьютере инсталлируется программный модуль, который сам управляет трансляцией потоков с удаленных видеосерверов. Управление потоковыми данными с помощью серверного программного обеспечения позволяет обеспечить коммуникации между различными пользователями и их группами и организовать объемные библиотеки не только исходных видеофильмов и аудиозаписей, но и проектов пользователей. Вместе с тем, введение в эксплуатацию и сопровождение управляющего сервера требует значительных материальных ресурсов и под силу только крупным организациям. Клиентская версия редактора может быть легко установлена на компьютерах рядовых пользователей Интернета, обеспечивая, например, их доступ к коллекциям видео и аудио архивов, расположенных в различных регионах мира, доступ к экспериментальным комплексам для научных исследований и т.д. В настоящий момент реализован прототип соответствующего программного комплекса, который описывается далее.

2. Клиентская версия редактора видео и аудио потоков.

Клиентская версия редактора предназначена для создания клипов из различных источников потоковой медиаинформации и их редактирования. Программа устанавливается на  компьютере пользователя. Она позволяет создать базу данных на локальном компьютере, в которой хранятся сведения об исходных видеофильмах, аудиозаписях и собственных проектах пользователя (будем называть все эти объекты клипами). При этом сами проекты также сохраняются на компьютере пользователя. Таким образом, для работы клиентского редактора не требуется специального сервера с программным обеспечением, а исходная видео и аудио информация может размещаться на любых удаленных серверах, способных транслировать потоковые данные по протоколу RTSP в формате RealMedia. Кроме того, можно использовать файлы в формате RealMedia, размещенные непосредственно на компьютере пользователя.

Клиентский редактор позволяет создавать видеоклипы с помощью вырезания  фрагментов из исходных клипов и их  соединения друг с другом. Такой создаваемый пользователем клип называется проектом. В качестве исходных могут использоваться видеоклипы, транслируемые в Интернете с серверов по протоколу RTSP в формате RealMedia, видеоклипы, расположенные на компьютере пользователя, и уже созданные пользователем проекты.

Пользователь имеет возможность просматривать исходные клипы, транслируемые с серверов, и заносить сведения о них в базу данных клиентской версии редактора SNAPSE. В базу данных также заносятся сведения о клипах, расположенных на компьютере пользователя. Затем пользователь может, просматривая клип, выделять интересующие его фрагменты и переносить в собственный проект, вставляя его в нужное место.

Для просмотра клипов используется элемент Active-X – окно просмотра RealPlayer. Проект представляется SMIL файлом, поддерживаемым RealPlayer. Такой SMIL файл для RealPlayer является обычным видеоклипом с единым тайм-кодом, хотя он и состоит из различных фрагментов других клипов. Поэтому созданный проект может быть использован как обычный клип.

В настоящий момент в первой версии клиентского редактора реализованы возможности выделения и запоминания фрагментов,  их склеивания друг с другом, а также удаления выделенных фрагментов. В дальнейшем предполагается реализовать и другие возможности, которые функционируют в рамках серверной версии редактора, например возможности вставки в проекты графических изображений (рисунков) и текстовой информации. Предполагается также реализовать возможность наложения звука на видеоряд.

3.Работа с редактором.

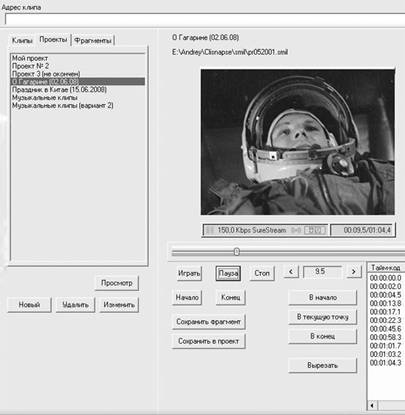

На рисунке ниже представлен фрагмент  окна клиентской версии редактора.

В верхней части окна расположено поле ввода URL адреса исходного клипа. После ввода адреса кнопкой [Просмотр] клип вызывается на просмотр. В этом же окне можно ввести адрес клипа, хранящегося на компьютере пользователя или выбрать его, нажав кнопку [Выбрать].

В левой части окна расположены наборы, где показываются исходные клипы и проекты, содержащиеся в базе данных, а также фрагменты, выделенные из клипов и запомненные в ходе текущего сеанса работы. Переключение между наборами осуществляется с помощью табуляторов.

Под вкладками расположены кнопки для работы с элементами наборов. Имеется возможность добавлять новый клип или создавать новый проект (кнопка [Новый]). При этом появляется всплывающее окно, в котором нужно ввести название клипа или проекта и его описание. Так же можно удалять элемент набора (кнопка [Удалить]), вызывать на просмотр (кнопка [Просмотр]) и редактировать названия и описания клипов и проектов. В клиентской версии редактора, в отличии от серверной версии, широко используется технология Drag-and-Drop. Так, например, для вызова клипа на просмотр достаточно перетянуть мышью выбранный клип на окно Real Player.

В правой части окна содержится встроенное окно RealPlayer, в котором осуществляется просмотр клипов, линейка тайм-кода и кнопки для управления просмотром и работы с фрагментами.

Для управления просмотром используются кнопки [Играть], [Пауза] и [Стоп]. Кнопки [Начало] и [Конец] предназначены для выделения фрагментов. Выделенный фрагмент отмечается цветом на линейке тайм-кода. Для более точного позиционирования границ фрагмента можно использовать пошаговую прокрутку клипа. С помощью кнопок [>] и [<] можно прокручивать клип вперед или назад с шагом в 0,2 сек. Выделенный фрагмент может быть запомнен в список фрагментов кнопкой [Сохранить фрагмент] или перетаскиванием его мышью с линейки тайм-кода на вкладку фрагментов. Можно также сразу начать новый проект и вставить в него выделенный фрагмент нажатием кнопки [Сохранить в проект] или сдвинув с помощью мыши фрагмент на вкладку проектов. Если фрагмент выделен в проекте, то он может быть вырезан (удален) из проекта с помощью кнопки [Вырезать].

При просмотре проекта в него можно вставлять заранее сохраненные фрагменты. Для этого надо выделить нужный фрагмент на вкладке фрагментов и с помощью кнопок [В начало], [В конец], [В текущую точку] вставить его. Фрагмент будет вставлен соответственно в начало проекта, в конец или в точку, где просмотр проекта был приостановлен.

При работе с проектом в правом нижнем углу окна отображается список фрагментов, из которых состоит проект. В списке указан тайм-код, с которого начинается фрагмент, URL клипа, из которого взят фрагмент, и его временной интервал внутри клипа. В списке можно выделить с помощью мыши один или несколько последовательных фрагментов. При этом выделение будет отображаться на линейке тайм-кода. К выделенным фрагментам могут быть применены операции запоминания или удаления.

Для хранения информации о сохраненных пользователем исходных клипах и созданных проектах реализована база данных, использующая  язык XML.

Язык XML позволяет описывать документы достаточно сложной структуры. Он легко расширяем, что позволяет легко добавлять в базу данных  новые возможности. Описание на языке XML – это текстовый файл, который с помощью тегов описывает документ. В рассматриваемом случае документ состоит из множества записей. Каждая запись описывает исходный клип или проект. У различных записей есть как общие параметры (названия, описания), так и параметры, зависящие от типа записи. Например, проект состоит из нескольких фрагментов, описывающих соответствующие параметры.

Вот пример, в котором приведены описания двух записей, одна – исходного клипа, другая – проекта.

<?xml version="1.0"  encoding="windows-1251" standalone="yes" ?>

<bd moddata=”20080702123456341”>

<clip type="film" idtime="200805052007690">

<title text="Планеты"/>

<url src="rtsp://rao.keldysh.ru/snapserlmedia/clips/planet_256.rm"/>

<descr>Фильм с участием академика  Келдыша</descr>

</clip>

<clip type="project" idtime="20080425213015254">

<title text="project 1"/>

<url src="E:\Andrey\Clisnapse\smil\20080425213015254.smil"/>

<descr>

Проект пользователя

</descr>

<seq>

<frag timebeg="10682" timeend="14000" type="video"

src="file:///E:\Snapsenew\snapsemedia\clips\cap-china-150.rm"/>

<frag timebeg="10000" timeend="15152" type="video"

src="file:///E:\Snapsenew\snapsemedia\clips\cap-redf_2-150.rm"/>

<frag timebeg="1681" timeend="25046" type="video"

src="rtsp://rao.keldysh.ru/snapserlmedia/userprojects/drugoi/Loreley.rmvb"/>

<frag timebeg="10000" timeend="13887" type="video"

src="file:///E:\Snapsenew\snapsemedia\clips\cap-gagarin-150.rm"/>

<frag timebeg="5000" timeend="15000" type="video"

src="file:///E:\Snapsenew\snapsemedia\clips\Khrushchevs_visit_to_US-150.rm"/>

</seq>

</clip>

</bd>

<?xml version="1.0"  encoding="windows-1251" standalone="yes" ?> -  заголовок XML файла, в котором указывается версия языка XML, используемая в файле кодировка символов; параметр  standalone="yes" указывает, что не требуется никаких дополнительных файлов описания документа.

 <bd> - обозначает заголовок документа. Параметр moddata указывает на дату и время последней модификации БД. Этому тегу соответствует закрывающий тег </bd>

Между тегами <bd> и </bd>  расположены описания записей БД.

Запись описывается тегом <clip>. У него есть параметр type, принимающий значение “film“ для исходного клипа, или “project“ – для проекта. Значением параметра idtyme является некоторая уникальная строка, генерируемая программой - первичный индекс в БД. Завершается описание записи тегом  </clip>. Между этими тегами расположены теги,  описывающие  запись.

Тег <title> с параметром text задает название клипа или проекта. Между тегами <descr>  и </descr> расположены строки описания видеодокумента.

Тег <url> с параметром src задает адрес клипа. Для исходных клипов это может быть как URL адрес в Интернете, так и адрес в локальной файловой системе. Для проектов это адрес и имя SMIL файла в локальной файловой системе.

Приведенные выше теги являются общими  для исходных клипов и проектов. У проектов есть еще дополнительные теги для описания последовательности фрагментов.

Последовательность фрагментов заключается между  тегами <seq> и </seq>. Каждый фрагмент описывается тегом <frag>. Он имеет следующие параметры: type – тип фрагмента (видео, аудио, графический); src  - URL адрес клипа в Интернете, или имя файла на локальном компьютере, из которого взят фрагмент; timebeg, timeend – тайм-коды начала и конца фрагмента от начала исходного клипа в миллисекундах.
