Численное моделирование характерных задач диссоциации газовых гидратов в пористой среде. Одномерная постановка

1. Введение

Изучение газовых гидратов в пористой среде представляет значительный интерес как в целях исследования потенциальных источников углеводородов, так и в связи с анализом и предотвращением возможных экологических и технологических катастроф, например, связанных с внезапными выбросами газа при освоении и разработке северных месторождений [1] или с взаимным влиянием климатических изменений и состояния газовых гидратов зоны вечной мерзлоты и шельфа арктических морей [2].

Процессы, связанные с разложением газовых гидратов в пористой среде, обычно происходят в регионах сложного геологического и литологического строения, для детального изучения которых требуется использование двух- и трехмерного моделирования. Один из подходов к моделированию процессов фильтрации флюидов в пористой среде в подобных регионах основан на применении метода опорных операторов [3]. Разрабатывается применение подобных подходов к задачам диссоциации газовых гидратов в пористой среде [4]. Но построение неодномерных моделей требует очень большой геологической и геофизической информации, получение которой, особенно в труднодоступных северных районах или на морском дне, является сложным, затратным, а порой – невозможным. Результаты расчетов не всегда легко обозримы, за деталями можно не увидеть основные, определяющие характеристики процесса. Проведение большого числа расчетов для сравнения результатов и получения итоговых выводов может потребовать значительного времени. Поэтому исследование одномерных задач, требующих значительно меньше исходной информации и значительно легче и быстрей решаемых, может оказаться полезным во многих случаях. Кроме того, понижение размерности модели возможно, если один из масштабов значительно больше других (например, случай тонкого пласта), а также если рассматриваемая область намного превышает размеры неоднородностей.

Одним из таких случаев является проблема взаимовлияния состояния природных газовых гидратов и изменений климата. Повышение температуры может приводить к разрушению газовых гидратов и выделению из них газа. В результате могут происходить локальные газовые выбросы, порой довольно крупного масштаба, постоянно наблюдаемые в различных областях Мирового океана, а также, возможно, и на суше (например, в ряде работ предполагают связь подобных процессов с образованием воронок выброса на Ямале [5]). Сосредоточение подобных событий в одной области может существенно влиять на ее экологическое состояние, а также создавать опасные ситуации при ее освоении в процессе человеческой деятельности. В ряде работ также обсуждается возможность влияния газов, выделяющихся при диссоциации гидратов, на климат вследствие вызываемого ими парникового эффекта [2]. Возможным фактором, уменьшающим эти опасности, может служить самоконсервация газовых гидратов при отрицательных температурах. Кроме того, в работе [6] на основании исследования математических моделей делается вывод о возможном формировании непроницаемого слоя при диссоциации газовых гидратов в пористой среде, что может значительно замедлить распад газовых гидратов и даже в некоторых случаях вызвать его прекращение.

Температурные изменения на поверхности Земли могут передаваться вглубь как путем теплопередачи, так и благодаря миграции подземных флюидов, переносящих тепло. Значительная доля этой миграции связана с разломами земной коры. Для детального изучения диссоциации газовых гидратов в результате климатических изменений необходимо решение трехмерной задачи. Но ее постановка требует детального знания геологических, литологических свойств региона, коллекторских свойств пород, степени и характера флюидонасыщенности, что труднодостижимо. Поэтому часто используются более простые модели, позволяющие рассчитать основные свойства процесса и выявить степень влияния на него различных факторов.

2. Физическая постановка задачи

При изучении влияния изменения температуры на гидрат можно рассмотреть два характерных случая, которые в первом приближении сводятся к одномерным задачам.

1. Изучается процесс в крупном масштабе – например, постепенное прогревание большой области суши или моря. Предполагается, что изменения температуры по площади не происходит, она меняется только по глубине. Локальными неоднородностями пренебрегаем. Интенсивность локальных выбросов газа усредняется по площади, а для ее оценки можно использовать решение рассматриваемой ниже одномерной задачи об истечении газа из разлома.

В этом случае получаем одномерную вертикальную задачу о диссоциации газового гидрата в пористой среде. Выделяющийся газ будет двигаться вверх и давить на вышележащие пласты. В зависимости от их свойств и возникающих давлений он может постепенно просачиваться по трещинам в атмосферу, может пробивать плохо проницаемые участки чисто гидродинамическим способом, аналогично тому, как это происходит при автоколебательных режимах образования месторождений углеводородов [7, 8], а также прорывать вышележащие толщи и вызывать катастрофические выбросы.

При использовании математического моделирования для вертикальных задач, учитывающих гравитацию, необходимо проверять выполнение условия гиперболичности, которое в задачах без гравитации (горизонтальных) выполняется всегда [9].

2. Рассмотрим однородный пласт большого простирания по плоскости, ограниченный с одной стороны вертикальным разломом, по которому может осуществляться миграция флюидов. С их потоком будет переноситься тепло, а газ, выделившийся при распаде гидрата, по этому разлому будет двигаться вверх. Поэтому задачу можно свести к одномерной горизонтальной, одна из границ которой будет соответствовать разлому. Задачи подобного рода могут соответствовать структуре наблюдающихся областей дегазации в ряде морей. Как показано в работе [10], значительные области выделения газа на морском дне, содержащие большое количество газовых факелов, соответствуют линеаментам – протяженным геотектоническим зонам различного масштаба, а также их сочленениям.

Еще один класс задач, где одномерное математическое моделирование может оказаться полезным – это задачи о скважинах, в том числе – о тепловом воздействии скважины на газовый гидрат [1]. При недостаточной теплоизоляции скважины вокруг нее может происходить диссоциация газовых гидратов, сопровождающаяся повышением давления, способным приводить к разрушению скважины и выбросам газа [1, 11]. Задачу о тепловом воздействии скважины на газовый гидрат в первом приближении также можно рассматривать как одномерную осесимметричную. Задачи подобного рода применяются также при исследовании возможности подземного хранения гидратов природного газа в зоне многолетней мерзлоты [12].

Путем сравнения решений задач 1 и 2 при типичных значениях параметров можно оценить, какой вклад в общую диссоциацию газовых гидратов вносит теплопередача через разлом, а какой – через толщу вышележащих пород. При этом следует учесть анизотропию проницаемости, связанную с жильным строением гидратосодержащих пластов, в которых гидратосодержащие и вообще высокопроницаемые пропластки и микропропластки имеют обычно одно направление, чаще всего горизонтальное, что делает горизонтальную проницаемость значительно выше.

Математическое моделирование одномерных задач о разложении газовых гидратов в пористой среде может также оказаться полезным для анализа результатов экспериментов. При этом следует учитывать, что применение моделей, основанных на предположении о равновесном характере процесса диссоциации газовых гидратов, возможно при временах, значительно превышающих характерное время разложения гидратов.

При математическом моделировании задач, связанных с газовыми гидратами, необходимо учитывать различие их свойств в зоне стабильности и в зоне метастабильного состояния, для исследования которой необходимо принимать во внимание эффект самоконсервации газовых гидратов и другие особенности их поведения в зоне метастабильности [13, 14]. Одна из таких особенностей – образование льда при диссоциации газового гидрата в области отрицательных температур, что происходит вследствие замерзания выделившейся воды. Подобные эффекты могут возникать и при положительных температурах, поэтому в более полных моделях необходимо учитывать возможность образования льда.

Для исследования некоторых одномерных задач, связанных с разложением газовых гидратов в пористой среде, в ряде работ используют автомодельные решения [15, 16]. Численное моделирование позволяет исследовать более широкий круг задач. Автомодельные решения при этом можно использовать для тестирования метода.

3. Математическая постановка задачи

Для математического описания диссоциации газовых гидратов в пористой среде использованы уравнения механики сплошной среды, выражающие законы сохранения массы, импульса и энергии в предположении выполнения закона Дарси. Область фильтрации естественным образом делится на две зоны: трехфазную, где присутствуют газ, вода и гидрат, и талую – с отсутствием газогидратов. Системы дифференциальных уравнений в частных производных, описывающих движение флюидов, в каждой зоне свои, и для единого описания всей области фильтрации необходимо произвести сшивку решений систем уравнений газогидратной флюидодинамики для всех областей плоскости P, T в рамках единой вычислительной схемы. Это достигается путем исследования методом характеристик аналитических условий согласованности систем уравнений.

Задача решается для области равновесного состояния газовых гидратов.

В трехфазной зоне система уравнений имеет вид [9]:

Здесь формулы (1), (2) – уравнения неразрывности; (3), (4) – закон Дарси; (5), (6) – уравнение энергии; (7) – соотношение фазового равновесия для гидратов (вместо (7) в ряде работ используют другие формулы, для которых разработанная методика также применима). Индексы $l=g,w,\nu ,s$ относятся к газу, воде, гидрату, скелету пористой среды; $l$ – индекс, указывающий фазу; $P$ – давление; $S_w$– водонасыщенность; $\nu$ – гидратонасыщенность; $S_{\nu }=1-\nu$– растепленность; ${\rho }_l(P,T)$– плотности фаз; ${\beta }_w$– массовая доля воды в гидрате; $\stackrel{\to }{r}$ – радиус-вектор; $t$ – время; $\stackrel{\to }{k}$ – вертикальный координатный орт; $g$ – ускорение свободного падения; $k(\stackrel{\to }{r},S_{\nu },P)$ – абсолютная проницаемость; $m(\stackrel{\to }{r},P)$ – пористость; $k_{rg}(S_w)$, $k_{rw}(S_w)$ – фазовые проницаемости; ${\mu }_g(P,T)$, ${\mu }_w(P,T)$ – вязкости, $q_g(t,\stackrel{\to }{r},S_w,S_{\nu },P)$, $q_w(t,\stackrel{\to }{r},S_w,S_{\nu },P)$ – плотности источников; ${\epsilon }_l(P,T)$ – внутренние энергии фаз; ${\lambda }_l(P,T)$ – коэффициенты теплопроводности фаз, A и B – эмпирические константы, входящие в соотношение фазового равновесия для гидрата (7).

Внутреннюю энергию гидрата можно выразить через энергии создающих его газа и воды, используя следующее соотношение:

где $h$ – скрытая теплота фазового перехода единицы массы гидрата, $i_l={\epsilon }_l+P/{\rho }_l$ – энтальпия.

В силу соотношения (7), в выражениях для всех параметров, где встречается зависимость от T, ее можно свести к зависимости от $P$.

Исходная система уравнений преобразуется в двухблочную систему с расщеплением по физическим процессам [9], включающую в себя блок с системой гиперболических уравнений относительно водонасыщенности и растепленности на фоне фиксированных скоростей фильтрации, и блок, содержащий уравнение пьезопроводности для определения давления в пласте с газогидратными включениями.

В двухфазной зоне система уравнений принимает вид:

Здесь независимыми переменными являются давление, водонасыщенность и температура.

Система (9)–(12) также преобразуется к виду, содержащему гиперболическую и параболическую части [17].

4. Анализ результатов расчетов

Для численного решения задачи используется методика построения единого алгоритма расчета течения во всей области фильтрации, включающей двух- и трехфазную зоны, предложенная в работе [4]. Согласование уравнений на границе зон проводится при помощи метода двойной каркасности [4].

В качестве модельной задачи рассматривается задача о воздействии вертикального разлома на горизонтальный пласт. Предполагается, что первоначально поровое пространство пласта частично заполнено газовым гидратом, а остальная часть – газом и водой. В начальный момент времени $S_{\nu }=0,75$, $S_w=0,6$. Начальное давление $P_0=3$МПа, что соответствует глубине 300 м, на которой в районах распространения криолитозоны возможно существование термодинамически равновесных газовых гидратов. На границе разлома предполагается, в пренебрежении весом столба газа, давление, равное атмосферному.

Рассматривается одномерная задача.

Для расчета были выбраны следующие значения параметров, характерные для Мессояхского газогидратного месторождения:

Длина модельного расчетного участка полагается равной l, $l=1м$, шаг по пространственной координате h, $h=0.01м$. Разлому соответствует правая граница участка, ${P|}_{x=l}=0.1МПа$.

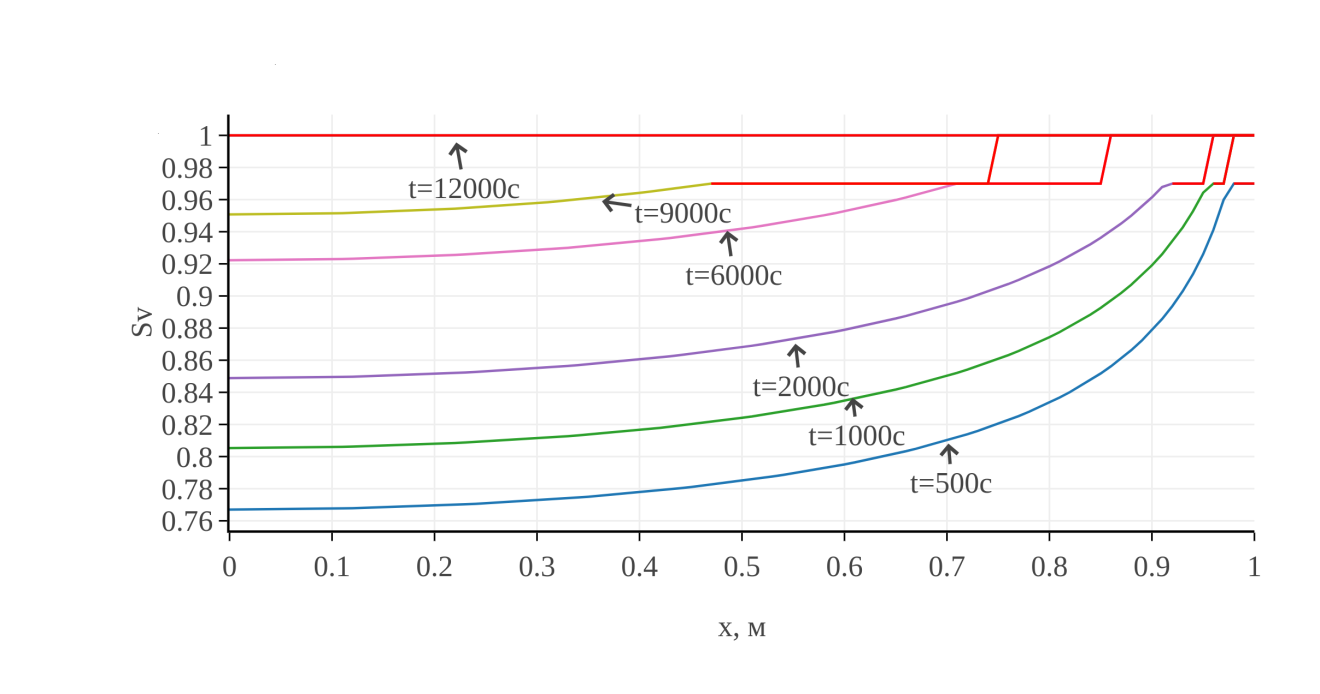

На рис. 1 приведены графики распределения растепленности в разные моменты времени до момента t=12000 c (дальше весь гидрат диссоциирует, растепленность становится равной единице и больше не меняется). Из них видно, как диссоциация гидрата, начинающаяся вблизи границы с пониженным давлением, постепенно распространяется на всю область, приводя к полному его исчезновению. На графиках выделяются два фронта. Основной, соответствующий S_ν=0,97, обусловлен переходом от трехфазной зоны, содержащей гидрат, газ и воду, к двухфазной, содержащей только газ и воду. Второй связан с интервалом изменения S_ν от 0,97 до 1, обусловлен методом расчета и на протекание процесса практически не влияет.

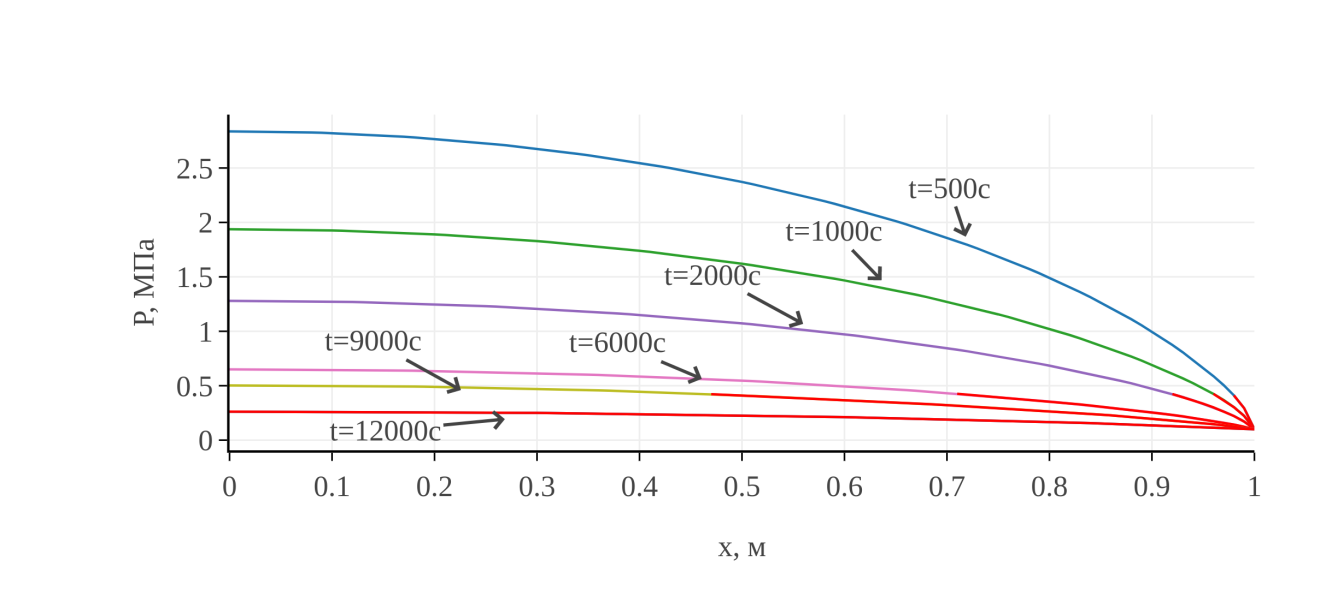

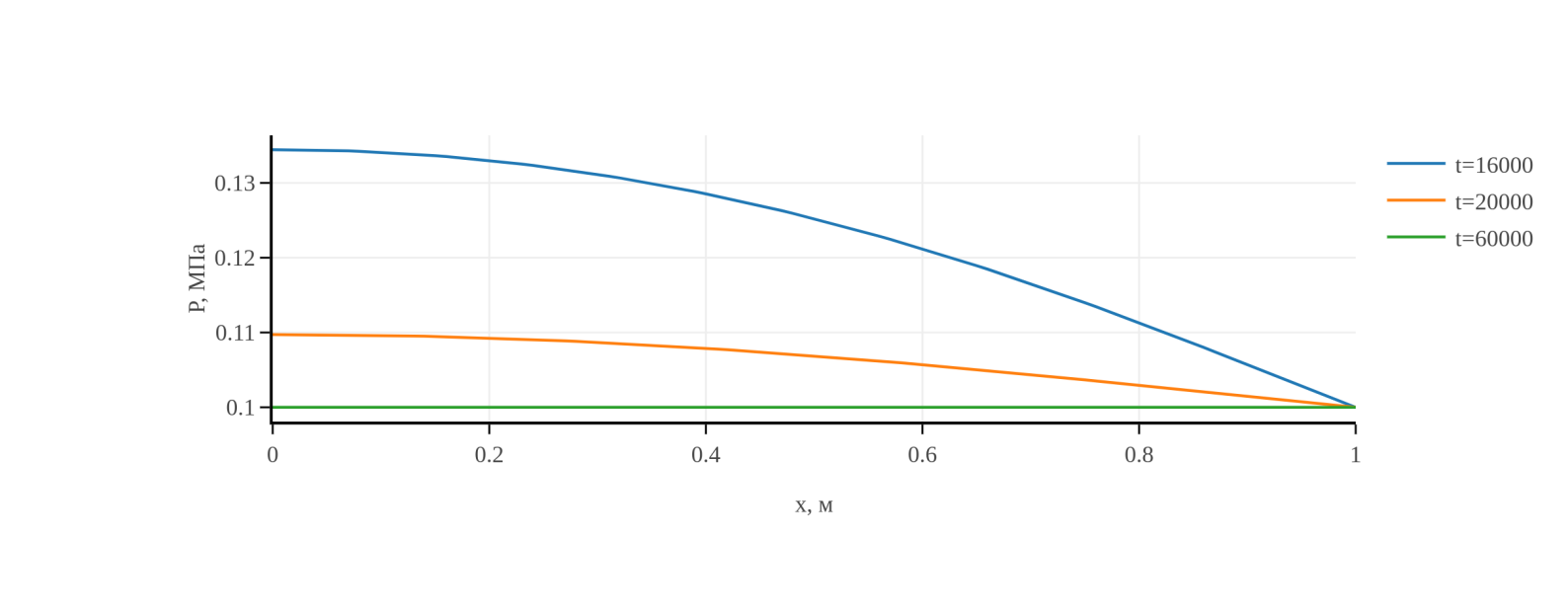

На рис. 2, 3 представлено распределение давления в разные моменты времени.

Из графиков видно, что на характер распределения давления наличие фронтов водонасыщенности и растепленности оказывает малое влияние, и давление изменяется почти как в однофазном случае, графики для которого (в задаче теплопроводности, аналогичной задаче однофазного упругого режима фильтрации) приведены в [18]. Давление стремится к постоянному, и, соответственно, скорости фильтрации газа и воды, пропорциональные градиенту давления, и зависящие от них члены уравнений стремятся к нулю. Таким образом, решение стабилизируется, растепленность во всей области становится равной единице, что соответствует полному разложению газового гидрата на газ и воду, а остаточные малые отклонения температуры от постоянной также медленно релаксируют к константе.

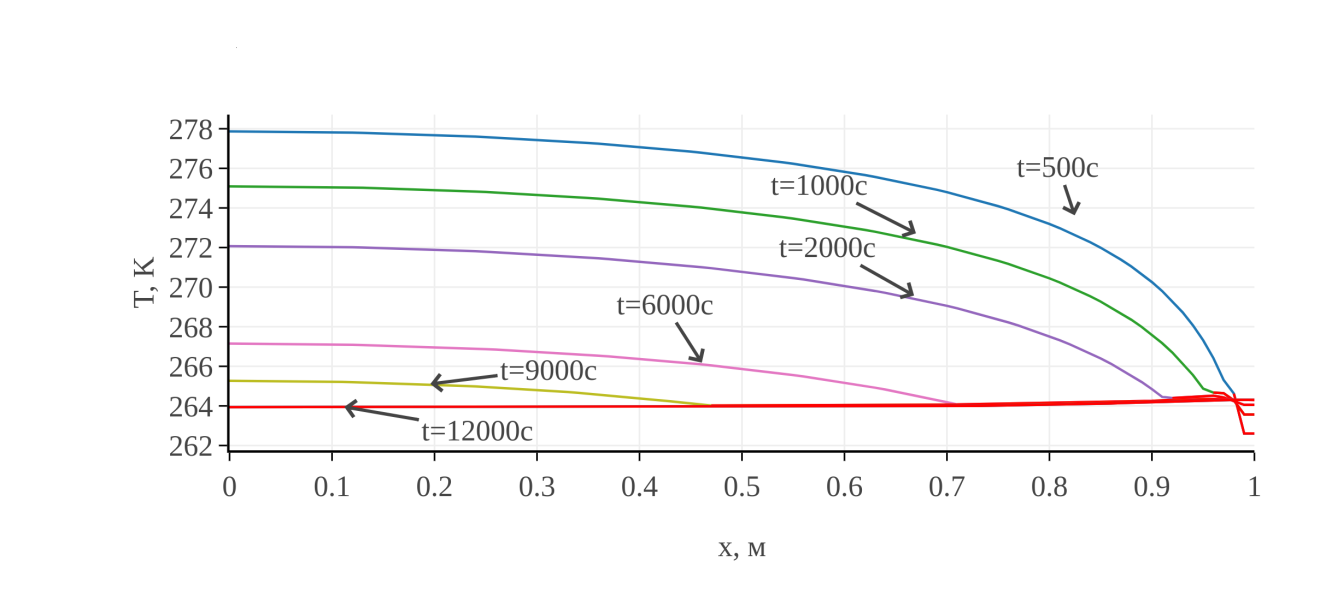

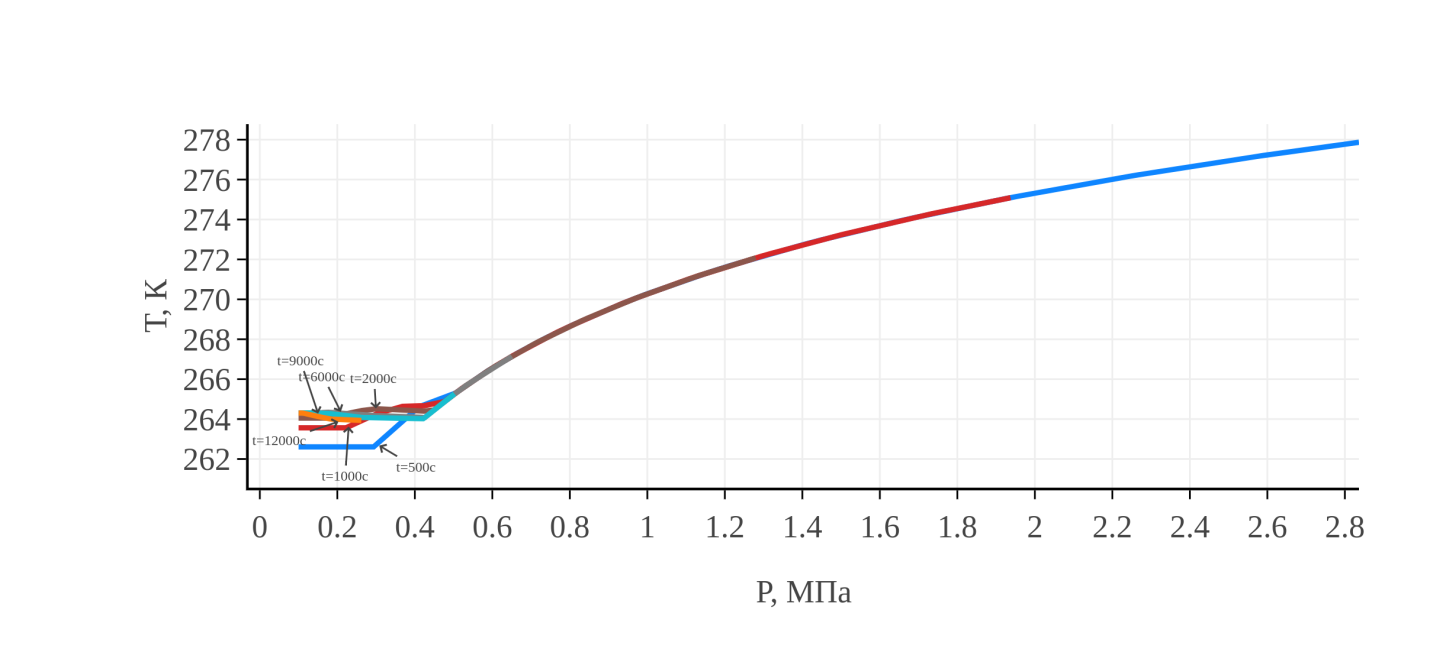

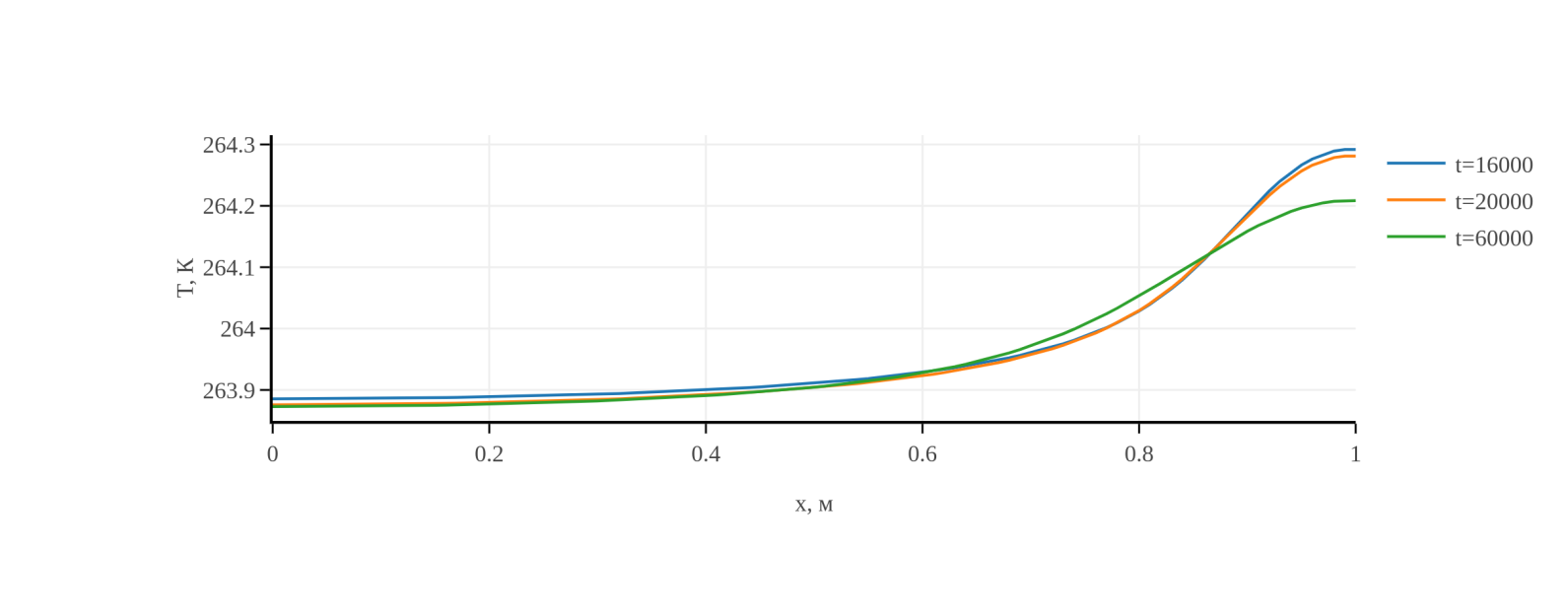

Сравнение графиков распределения температуры (рис. 4, 5) с графиками распределения растепленности показывает, что при переходе от трехфазной зоны к двухфазной на графиках наблюдается излом. Он связан с переходом от системы уравнений (1)–(7) с температурой, являющейся функцией давления, к системе (9)–(12), в которой температура является независимой переменной. Более детально это показано на рис. 6, где представлена зависимость температуры от давления в разные моменты времени. На этих графиках выделяются два участка, один из которых соответствует зависимости (7), а другой – случаю отсутствия этой функциональной зависимости.

Из графиков видно, что в процессе диссоциации гидрата и фильтрационного движения флюидов при заданных в расчетах условиях температура в некоторых частях области становится отрицательной. В этом случае модель должна усложняться изменением коэффициентов в формуле (7) для отрицательных температур, а также учетом эффекта самоконсервации газового гидрата [13,14]. Поскольку расчеты носят методический характер, здесь эти эффекты не учитывались.

При практическом отсутствии фильтрации на конечной стадии процесса остаточная динамика температуры (доли градуса) определяется теплопроводностью.

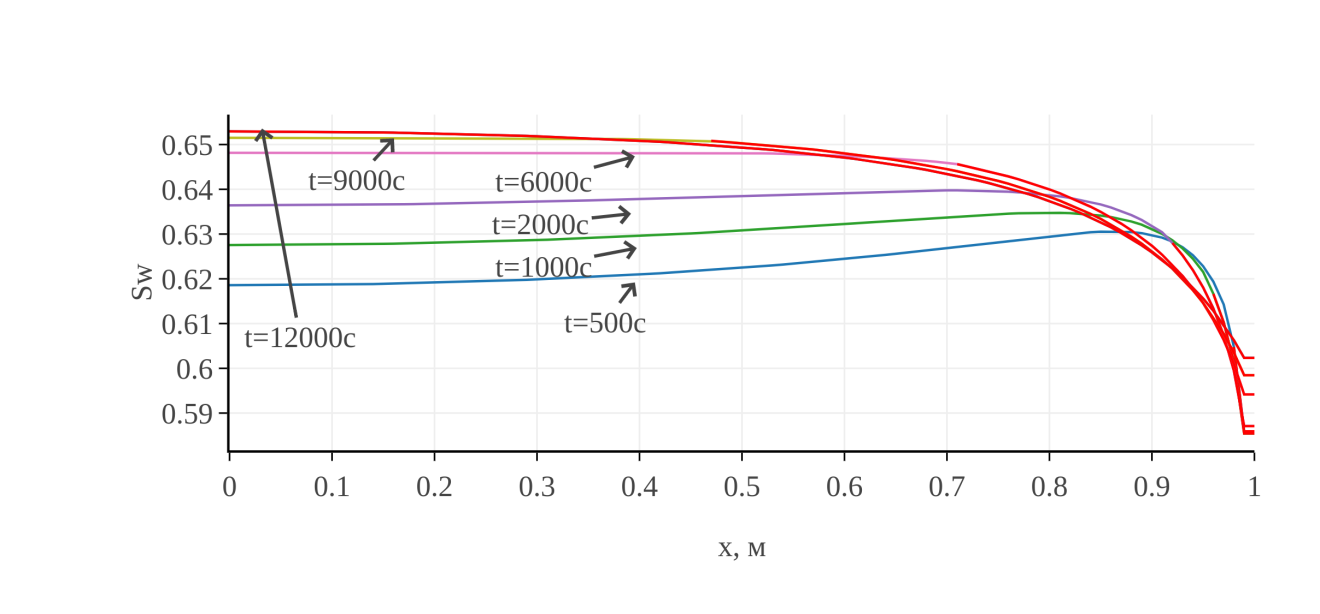

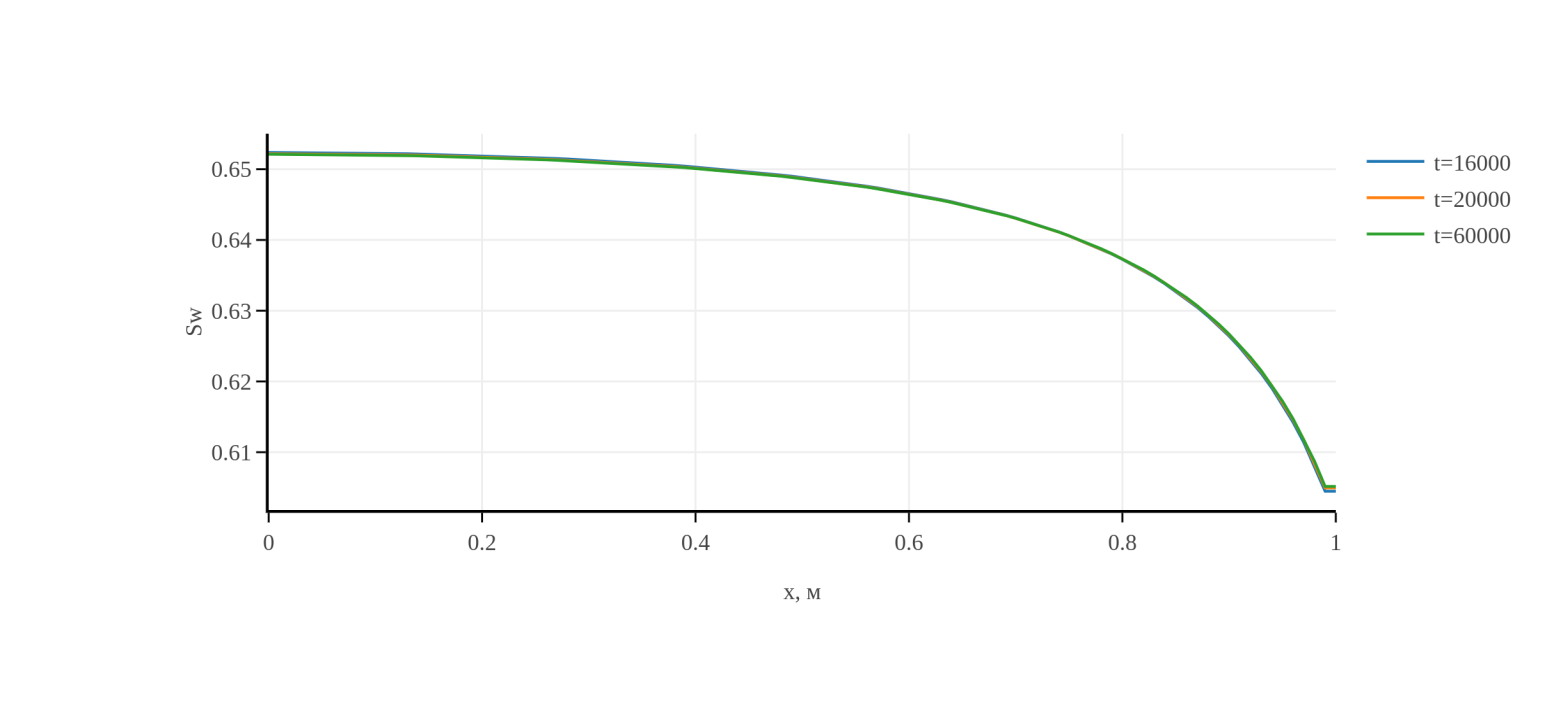

На рис. 7, 8 показано распределение водонасыщенности для различных моментов времени.

Из графиков видно, что водонасыщенность на ранних и средних этапах процесса изменяется немонотонно, постепенно переходя к монотонному стационарному остаточному распределению.

5. Заключение

В работе показано, что при изучении ряда важных задач подземной флюидодинамики, связанных с разложением газовых гидратов в пористой среде, таких как исследование влияния изменений климата на состояние газовых гидратов, определение теплового влияния разломов и скважин на газовые гидраты, может быть в ряде случаев применено одномерное численное моделирование, для некоторых задач оказывающееся достаточно точным, а для других являющееся первым приближением. Проведенные расчеты показывают динамику взаимодействия трехфазной зоны, содержащей гидрат, газ и воду, и двухфазной, содержащей только газ и воду, демонстрируют возможность выхода на неоднородное стационарное решение. Полученные результаты соответствуют физике процесса и показывают возможность применения разработанных методов к реальным задачам, связанным с газовыми гидратами.
